Mandrine de vacuum pentru napolitane

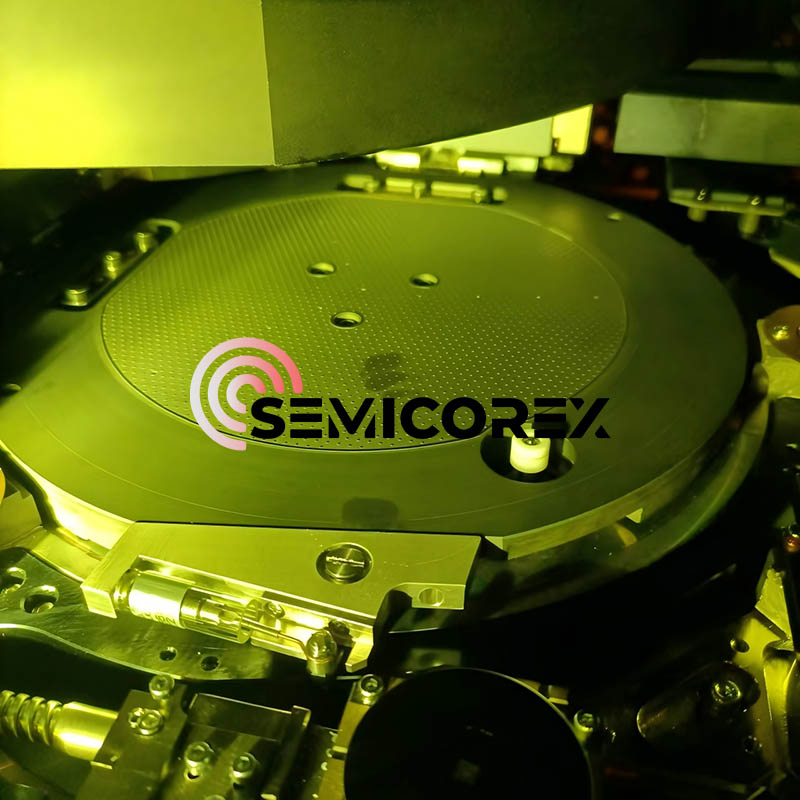

Precizia manipulării și locației plachetelor afectează în mod direct randamentul de producție al litografiei și cât de bine funcționează dispozitivele semiconductoare în industria semiconductoarelor, iar aceste două funcții sunt îndeplinite prin utilizarea mandrinelor de vid Semicorex Wafer, care sunt fabricate din carbură de siliciu sinterizată densă (SiC). Aceste mandrine de vid sunt proiectate pentru cea mai mare precizie, precum și pentru rigiditate structurală și longevitate, în medii severe, cum ar fi litografie și procesarea plachetelor. Mandrina de vid are o suprafață cu microprotruzie (bump) formată cu precizie, concepută pentru a oferi suport stabil pentru plachetă, cu un vid consistent prin adsorbție.

Mandrinele de vid Semicorex Wafer sunt proiectate pentru a fi compatibile cu sistemele de fotolitografie de top și au stabilitate termică excelentă, rezistență la uzură și asigură locația exactă a plachetelor. Produsele Semicorex pot înlocui pe deplin modelele standard de mandrine cu vid utilizate în sistemele de fotolitografie Nikon și Canon și pot fi proiectate special pentru a îndeplini cerințele specifice ale clienților pentru flexibilitate în echipamentele de producție de semiconductori.

Material: carbură de siliciu sinterizată (dens)

Corpul mandrinelor de vid Wafer este fabricat dincarbură de siliciu sinterizatăcare este fabricat la o densitate extrem de mare și are toate caracteristicile mecanice și termice adecvate pentru a fi utilizate în dispozitivele semiconductoare. În comparație cu alte materiale standard pentru mandrina de vid, cum ar fi aliajele de aluminiu și ceramica, SiC dens oferă o rigiditate semnificativ mai mare și proprietăți stabile dimensional.

Carbura de siliciu are, de asemenea, o expansiune termică extrem de scăzută, poate asigura că poziționarea plachetei rămâne stabilă chiar și în cazul fluctuațiilor de temperatură întâlnite frecvent în timpul proceselor de litografie. Duritatea sa intrinsecă și rezistența la uzură permit mandrinei să mențină precizia suprafeței pe termen lung, reducând frecvența de întreținere și costurile operaționale.

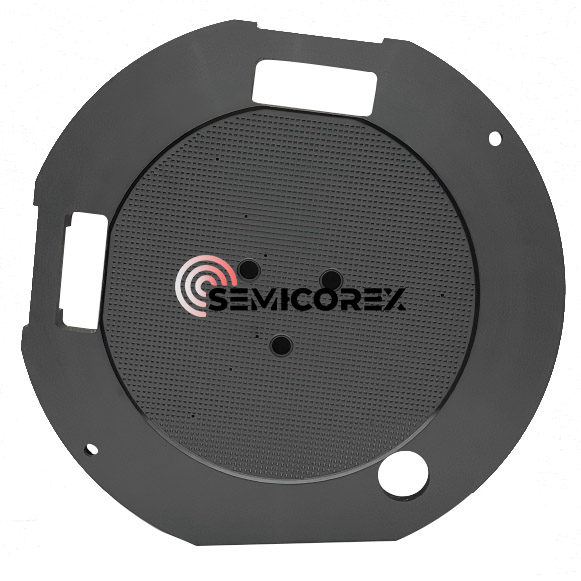

Design de suprafață cu microprotruzie pentru manipularea stabilă a plachetelor

Suprafața mandrinei încorporează o structură uniformă de micro-bump care minimizează aria de contact dintre plachetă și suprafața mandrinei. Acest design oferă mai multe avantaje critice:

Previne generarea de particule și contaminarea

Asigură o distribuție uniformă a vidului

Reduce lipirea napolitanelor și daunele cauzate de manipulare

Îmbunătățește planeitatea plachetelor în timpul proceselor de expunere

Această inginerie de precizie a suprafeței asigură o adsorbție stabilă și o poziționare repetabilă a plachetelor, care sunt esențiale pentru litografia de înaltă rezoluție.

Precizie ultra-înaltă și finisaj de suprafață în oglindă

Mandrinele de vid Semicorex Wafer sunt fabricate folosind tehnologii avansate de prelucrare și lustruire pentru a obține o precizie dimensională extremă și o calitate a suprafeței.

Caracteristicile cheie de precizie includ:

Planeitate: 0,3 – 0,5 μm

Suprafață lustruită în oglindă

Stabilitate dimensională excepțională

O uniformitate excelentă a suportului pentru napolitană

Finisajul la nivel de oglindă reduce frecarea suprafeței și acumularea de particule, făcând mandrina foarte potrivită pentru mediile cu semiconductori în camerele curate.

Structură ușoară, dar foarte rigidă

În ciuda rigidității sale excepționale, SiC sinterizat menține o structură relativ ușoară în comparație cu soluțiile metalice tradiționale. Acest lucru oferă mai multe beneficii operaționale:

Răspuns mai rapid al sculei și precizie de poziționare

Sarcina mecanică redusă pe treptele de mișcare

Stabilitate îmbunătățită a sistemului în timpul transferului de plachete de mare viteză

Combinația dintre rigiditate ridicată și greutate redusă face ca mandrina să fie deosebit de potrivită pentru echipamentele moderne de litografie de mare capacitate.

Rezistență remarcabilă la uzură și durată lungă de viață

Carbură de siliciueste unul dintre cele mai dure materiale de inginerie disponibile, oferind mandrinei o rezistență extrem de mare la uzură. Chiar și după o utilizare prelungită, suprafața își menține planeitatea și integritatea structurală, asigurând un suport constant al plachetelor și o performanță fiabilă.

Această durabilitate prelungește semnificativ durata de viață a mandrinei, scăzând frecvența de înlocuire și reducând costurile totale de operare.

Compatibilitate cu echipamentele majore de litografie

Semicorex poate furniza mandrine de vid standard compatibile cu sistemele majore de fotolitografie, inclusiv cele utilizate de producătorii de top de echipamente semiconductoare. Pe lângă modelele standard, acceptăm și modele complet personalizate, inclusiv:

Dimensiuni personalizate și dimensiuni ale napolitanelor

Design specializat de canale de vid

Integrare cu platforme specifice de instrumente de litografie

Interfețe de montare personalizate

Echipa noastră de ingineri lucrează îndeaproape cu clienții pentru a asigura compatibilitatea precisă cu echipamentele semiconductoare existente.

Livrare mai rapidă și avantaj competitiv la costuri

În comparație cu mandrinele de vid importate, produsele Semicorex oferă avantaje operaționale semnificative:

Timp de livrare: 4-6 săptămâni

Timp de livrare substanțial mai scurt decât componentele importate

Suport tehnic rapid și servicii post-vânzare

Competitivitate puternică a costurilor

Odată cu îmbunătățirea continuă a capacității de producție, mandrinele de vid SiC de înaltă precizie Semicorex pot obține acum o înlocuire națională fiabilă pentru produsele importate, ajutând producătorii de semiconductori să asigure lanțurile de aprovizionare reducând în același timp costurile de achiziție.
