Comparația celor trei inele de focalizare mainstream

Inelele de focalizare sunt piese inelare de precizie instalate în mod obișnuit în jurul mandrinei de placă a echipamentului de gravare cu plasmă și sunt expuse direct la plasmă de înaltă energie în timpul procesului de gravare. Funcția lor de bază este de a acționa ca părți sacrificiale pentru a asigura rezultate uniforme de gravare pe întreaga suprafață a plachetei. Datorită efectului de margine, câmpurile electrice distorsionează și diverg brusc la marginile plachetei, făcând densitatea plasmei și energia extrem de inconsistente cu centrul plachetei, distrugând astfel uniformitatea gravării. Inelele de focalizare rezolvă această problemă prin trei mecanisme de bază, după cum sunt enumerate mai jos:

1. Optimizarea câmpului electric

Inelele de focalizare, plasate în jurul plachetei, acționează ca o rampă tampon de câmp electric pentru a ridica limitele fizice și electrice ale plachetei. Această setare uniformizează învelișul de plasmă la marginea plachetei, direcționând ionii pentru a bombarda suprafața plachetei la unghiuri optime, asigurând astfel o precizie constantă de gravare între marginea și centru a plachetei.

2. Mecanismul de protecție a componentelor de bază

Ca părți sacrificiale în sistemul de gravare, inelele de focalizare suportă bombardarea directă a plasmei de înaltă energie. Acestea pot proteja componentele scumpe dedesubt, cum ar fi mandrinele electrostatice, de deteriorare, ceea ce prelungește mult longevitatea componentelor și reduce cheltuielile de întreținere a acestora.

3. Întreținerea potrivirii termice și electrice

Unele inele de focalizare pot facilita obținerea unei distribuții uniforme a căldurii sau formarea unui câmp electric bine adaptat cu napolitana cu conductivitate electrică personalizată, creând astfel un mediu de procesare extrem de stabil pentru gravarea de înaltă precizie.

Comparație a trei materiale pentru inele de focalizare utilizate pe scară largă

Cuarțul, siliciul și carbura de siliciu sunt cele trei materiale dominante pentru fabricarea inelelor de focalizare. Mai jos este o detaliere a punctelor lor forte, dezavantajelor și aplicațiilor tipice.

1. Inel de focalizare cu cuarț (opțiune tradițională)

A. Avantaje și dezavantaje

Inele de focalizare cu cuarțprezintă costuri de funcționare scăzute, comportament constant în câmpuri de înaltă frecvență și izolație dielectrică superioară în . Cu toate acestea, limitările lor nu pot fi ignorate. Cuarțul are o duritate mecanică scăzută, astfel încât inelele de focalizare de cuarț sunt predispuse la deformare în condiții de temperatură ridicată. De asemenea, oferă o rezistență slabă la pulverizarea ionică cu o rată de coroziune extrem de ridicată atunci când sunt expuse la plasmă pe bază de fluor, ceea ce poate provoca riscuri de contaminare pentru procesele de producție.

B. Scenarii adecvate

Aceste inele funcționează pentru gravoare RIE fără bombardament ridicat, care susțin procese de sfârșit de mediu până la sfârșit de 28 nm și mai sus. Ele nu pot îndeplini cerințe stricte de contaminare scăzută și durată lungă de viață pentru nodurile avansate.

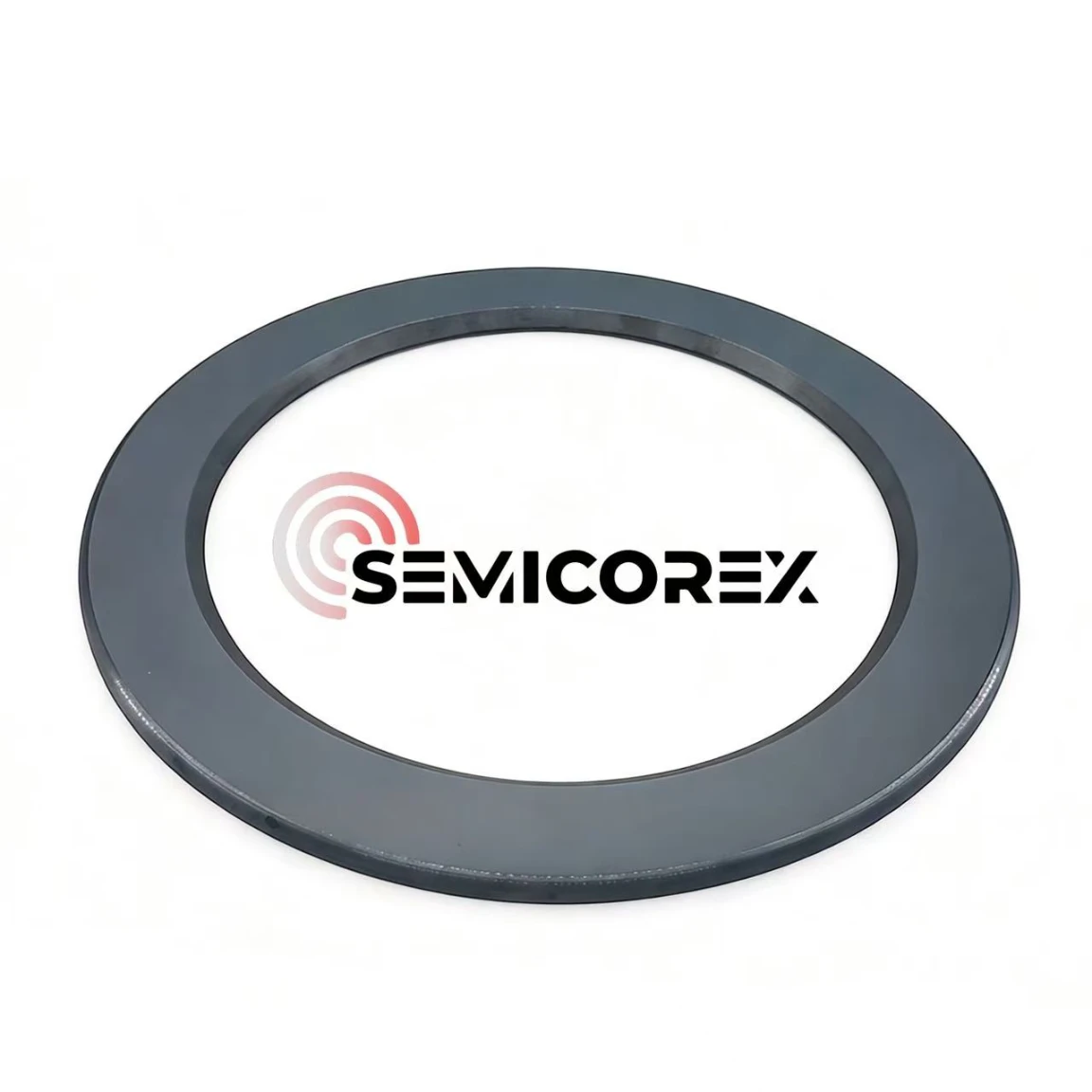

2. Inel de focalizare din silicon

A. Avantaje și dezavantaje

Inele de focalizare din siliconsunt realizate din același material ca și plachetele de siliciu, oferind coeficienți de dilatare termică și proprietăți electrice bine potriviți. Tolerează temperaturi de până la 1600°C și ajută la menținerea distribuției uniforme a plasmei. Totuși, siliciul funcționează slab împotriva gravării cu plasmă cu fluor. Acesta generează cu ușurință SiF₄ volatil, se uzează rapid și declanșează o deviere frecventă a procesului și timpi de oprire neplanificați. Este necesară înlocuirea frecventă - inelele de siliciu monocristalin necesită, de obicei, schimbarea la fiecare 10 până la 12 zile.

B. Scenarii adecvate

Inelele de siliciu au fost odată standard pe liniile de gravare a semiconductoarelor, dar sunt înlocuite treptat cu variante de SiC. Acestea rămân utilizate pentru procesele de producție vechi de la nivel mediu până la low-end, sensibile la costuri.

3. Inel de focalizare cu carbură de siliciu (alegere de înaltă performanță premium)

A. Avantaje și dezavantaje

Inele de focalizare din carbură de siliciuse laudă cu o duritate Mohs de 9,5 și mențin o rezistență la încovoiere de 500 până la 600 MPa chiar și la 1400°C. Între timp, coeficientul lor de dilatare termică se potrivește bine cu plăcile de siliciu, oferind o rezistență remarcabilă la șocuri termice pentru a rezista la cicluri termice rapide, optimizând în mod semnificativ uniformitatea gravată la marginile plăcilor. Cel mai important, SiC se laudă cu o rezistență excepțională la coroziune împotriva Ar, F, Cl și a altor substanțe chimice din plasmă. Rata sa de gravare în plasma cu fluor este aproape zero. Inelele de focalizare cu carbură de siliciu oferă o durată de viață de 2-3 ori mai mare decât versiunile cu siliciu, ceea ce mărește foarte mult eficiența generală a echipamentului. Carbura de siliciu de înaltă puritate cultivată prin CVD atinge niveluri de puritate de peste 99,9995%, reducând drastic riscurile de contaminare cu particule și elementare.

Cu toate acestea, inelele de focalizare cu carbură de siliciu nu sunt lipsite de dezavantaje. Având în vedere duritatea extremă a carburei de siliciu, fabricarea inelelor de focalizare cu carbură de siliciu necesită scule de tăiere cu diamant. Iar procedurile lor complexe și lungi de prelucrare cresc semnificativ costul inițial de achiziție.

B. Scenarii adecvate

Inelele de focalizare cu carbură de siliciu servesc ca opțiune optimă pentru procesele avansate de fabricație, inclusiv cipuri logice sub 14 nm și dispozitive 3D NAND, și reprezintă cea mai bună alegere a materialului pentru fabricarea dispozitivelor de putere cu carbură de siliciu.
