Suport susceptor de cuarț

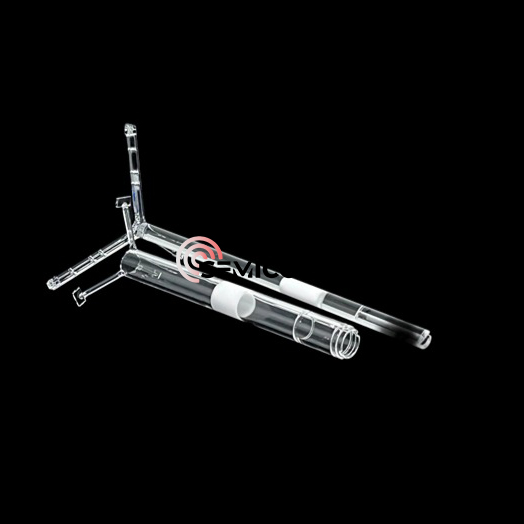

În mediul riguros al producției de semiconductori, diferența dintre un lot cu randament ridicat și un eșec costisitor constă adesea în precizia microscopică a poziționării plachetelor. Semicorex Quartz Susceptor Support Shaft (denumit în mod obișnuit ca un Epitaxial Quartz Shaft) servește drept coloana vertebrală literală a proceselor de depunere chimică de vapori (CVD) și de creștere epitaxială. Proiectată pentru a rezista la gradienți termici extremi și la expunerea chimică, această componentă este esențială pentru mișcarea fluidă, verticală și rotația susceptorilor sau purtătorilor de plachete.

Rolul cuarțului în procesele epitaxiale

Procesul epitaxial necesită temperaturi care depășesc adesea 1000°C și un mediu fără chiar și cea mai mică contaminare metalică. Materialele standard ar eșua sau elibera gazul în aceste condiții. Suportul nostru cuarț susceptor este fabricat din silice topită sintetică de puritate ultra-înaltă, asigurând:

Stabilitate termică excepțională:Rezistență ridicată la șoc termic, prevenind fisurarea în timpul ciclurilor rapide de încălzire și răcire.

Inerție chimică:Nereactiv cu gazele precursoare și agenții de curățare, menținând integritatea plachetei semiconductoare.

Contaminare minimă:Cu nivelurile de impurități măsurate în părți pe milion (ppm), previne „doparea” atmosferei cu elemente nedorite.

Funcții de bază și avantaje tehnice

Funcția principală a suportului susceptor de cuarț este de a facilita mișcarea verticală și de rotație a susceptorului - placa care ține placa semiconductoare.

1. Poziționare verticală de precizie

Într-un reactor tipic, distanța dintre suprafața plachetei și intrarea de gaz determină uniformitatea filmului. Arborii noștri de cuarț sunt prelucrați la toleranțe submilimetrice. Acest lucru permite sistemului de control al mișcării echipamentului să ridice sau să coboare susceptorul cu repetabilitate absolută, asigurându-se că fiecare napolitană dintr-o serie de producție experimentează o dinamică identică a fluxului de gaz.

2. Mișcare și transfer fără întreruperi

Eficiența în producția de volum mare (HVM) depinde de viteza de manipulare a plachetelor. Designul tip foaie și nervurile structurale ranforsate ale arborelui suport asigură că poate suporta greutatea grafitului greu saususceptori acoperiți cu carbură de siliciu (SiC).fără să se încline sau să vibreze. Această stabilitate este esențială pentru transferul rapid de probe între diferite camere de procesare sau stații de lucru, minimizând timpul de nefuncționare.

3. Izolație termică optimizată

În timp ce susceptorul trebuie să fie fierbinte, componentele mecanice de mai jos trebuie adesea să rămână mai reci.Cuarţactioneaza ca un izolator termic natural. Structura tubulară tubulară a arborelui reduce calea de conducție a căldurii, protejând motorul și etanșările în vid situate la baza reactorului.
