Mandrină de vid din alumină poroasă

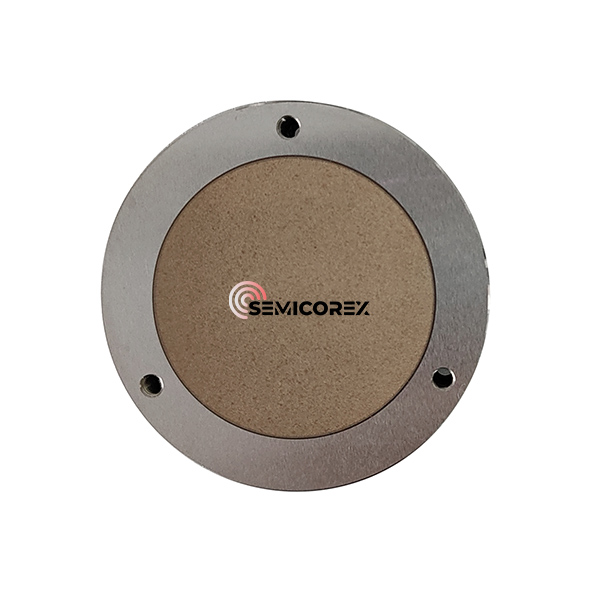

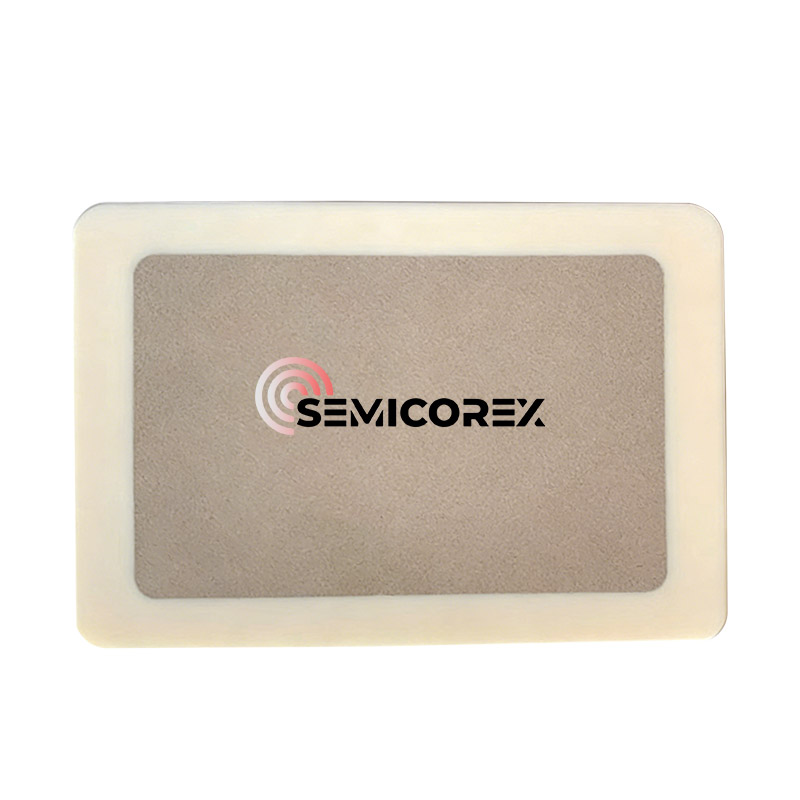

Semicorex Porous Alumina Vacuum Chuck este platforma de transport pentru fixarea produselor utilizând principiul aspirației în vid, partea sa a vidului de transfer este de obicei placa ceramică poroasă de alumină. Placa ceramică poroasă este încorporată în orificiul înfundat din bază, perimetrul acesteia este lipit și etanșat de bază, iar baza este prelucrată cu materiale ceramice sau metalice dense. Sub presiunea minus din mediul de lucru, mandrina este conectată la pompa de vid prin structura poroasă din interiorul plăcii ceramice pentru a aspira aer, făcând ca zona de sub napolitană să formeze o zonă de vid mult mai mică decât presiunea atmosferică externă. Sub efectul diferenței puternice de presiune, napolitana este ferm atașată de suprafața mandrinei. De obicei, cu cât este mai mare gradul de vid sub plachetă, cu atât mai strânsă este aderența dintre mandrina și piesa de prelucrat și cu atât este mai puternică forța de adsorbție.

În industriile semiconductoare și microelectronice, precizia nu este doar o cerință, ci este standardul. Mandrina de vid cu alumină poroasă (cunoscută și sub denumirea de mandrina de vid ceramică) este o componentă critică concepută pentru a asigura o aspirație uniformă și fără deteriorare a substraturilor delicate în timpul proceselor de litografie, inspecție și tăiere cubulețe.

Ce este o mandrină de vid cu alumină poroasă?

Spre deosebire de mandrinele metalice tradiționale care folosesc caneluri prelucrate pentru a crea aspirație, o mandrina ceramică poroasă utilizează o structură de pori microscopică specializată. Acest lucru permite ca presiunea vacuumului să fie distribuită uniform pe întreaga suprafață a piesei de prelucrat, prevenind „gropirea” sau deformarea adesea observată cu modelele canelate.

Specificații tehnice cheie

Pentru a înțelege performanța acestor componente, ne uităm la proprietățile materialului Al2O3 de înaltă puritate:

De ce să alegeți alumina poroasă față de materialele tradiționale?

1. Planeitate și uniformitate superioare

Structura microscopică a porilor asigură aplicarea forței de vid pe 100% din suprafața de contact. Conform datelor din industrie, aspirația uniformă reduce stresul plăcilor cu până la 40% în comparație cu mandrinele tradiționale din oțel inoxidabil canelat.

2. Stabilitate termică ridicată

Ceramica cu alumină posedă un coeficient scăzut de dilatare termică (CTE). În procesarea la temperatură ridicată sau inspecția pe bază de laser, mandrina își menține dimensiunile, asigurându-se că adâncimea focalizării rămâne constantă.

3. ESD și controlul contaminării

Alumina de înaltă puritate este inertă din punct de vedere chimic și rezistentă în mod natural la coroziune. Mai mult, pot fi aplicate acoperiri specializate „Alumina neagră” sau antistatice pentru a preveni descărcarea electrostatică (ESD), care este responsabilă pentru aproape 25% din pierderea randamentului semiconductorilor în unele medii.

Aplicații primare în producția de înaltă tehnologie

Procesare Wafer Semiconductor

Cazul de utilizare principal este în Fotolitografie și Sondare Wafer. Planeitatea extremă (<2μm) asigură că placheta rămâne în adâncimea de câmp îngustă a sistemelor optice avansate.

Producția de celule solare cu peliculă subțire

Pentru substraturi flexibile sau extrem de subțiri, canalele tradiționale de vid pot provoca daune fizice. Suprafața „respirabilă” a ceramicii poroase acționează ca o pernă de aer blândă sau ca o placă de aspirație, protejând straturile fragile.

Slefuirea lentilelor optice

Alumina poroasă este folosită pentru a ține lentilele în timpul șlefuirii de precizie, unde orice vibrație sau presiune neuniformă ar duce la aberații optice.

Întrebări frecvente (FAQ)

Î1: Cum curățați o mandrină de vid cu alumină poroasă?

R: Curățarea este vitală pentru a menține aspirația. Vă recomandăm să utilizați curățarea cu ultrasunete în apă deionizată sau solvenți specializați. Deoarece alumina este stabilă din punct de vedere chimic, poate rezista la majoritatea agenților de curățare acizi sau alcalini. Asigurați-vă că mandrina este uscată pentru a îndepărta umezeala din pori.

Î2: Dimensiunea porilor poate fi personalizată pentru anumite substraturi?

A: Da. Porii mai mici (aproximativ 10μm - 20μm) sunt mai buni pentru peliculele ultra-subțiri pentru a preveni „printing-through”, în timp ce porii mai mari oferă un flux de aer mai mare pentru piesele de prelucrat mai grele sau mai poroase.

Î3: Care este temperatura maximă de funcționare?

R: În timp ce ceramica în sine poate rezista la temperaturi care depășesc 1500 ℃, ansamblul mandrina de vid (inclusiv etanșări și carcase) este de obicei evaluat pentru până la 250 ℃ până la 400 ℃, în funcție de metoda de lipire.
