Sistem de câmp termic pe bază de carbon

1. Rolul câmpurilor termice pe bază de carbon a evoluat de la componente de izolație la regulatoare de geamuri de proces

Valoarea unui câmp termic pe bază de carbon se extinde cu mult dincolo de izolarea termică tradițională. În sistemele moderne de creștere a cristalelor, funcționează ca o platformă cuprinzătoare de control al procesului care influențează direct calitatea cristalului, productivitatea și costurile de operare. Funcțiile sale de bază pot fi rezumate la patru niveluri:

Specificațiile echipamentelor disponibile public indică faptul că tehnologia fotovoltaică de creștere a cristalelor Czochralski (CZ) a intrat într-o nouă etapă caracterizată prin cuptoare mai mari, câmpuri termice mai mari, capacitate crescută de încărcare, tragere inteligentă a cristalelor și control avansat al oxigenului scăzut.

Conform specificațiilor publicate, unele sisteme avansate de creștere a cristalelor au o dimensiune a camerei principale de Φ1700 × 2100 mm și suportă câmpuri termice de până la 42 inchi în diametru. Dimensiunile compatibile ale creuzetului includ 33, 37, 40 și 42 inchi, corespunzătoare capacităților de încărcare de aproximativ 700 kg, 1000 kg, 1200 kg și, respectiv, 1300 kg.

În plus, aceste sisteme demonstrează îmbunătățiri semnificative ale eficienței operaționale, inclusiv:

· Consum de putere cu creștere constantă a diametrului de până la 42 kW

· Consum de apă de răcire de până la 20 m³/h

· Producția zilnică de cristale care depășește 200 kg

· Compatibilitate cu tehnologia Continuous Czochralski (CCz) și configurațiile de creștere a cristalelor asistate de câmp magnetic

These developments indicate that thermal field design has become a critical factor in determining crystal quality, production efficiency, and overall manufacturing cost.

2. Dimensiuni cuptor

2.1 Cuptoare fotovoltaice de creștere cu un singur cristal CZ

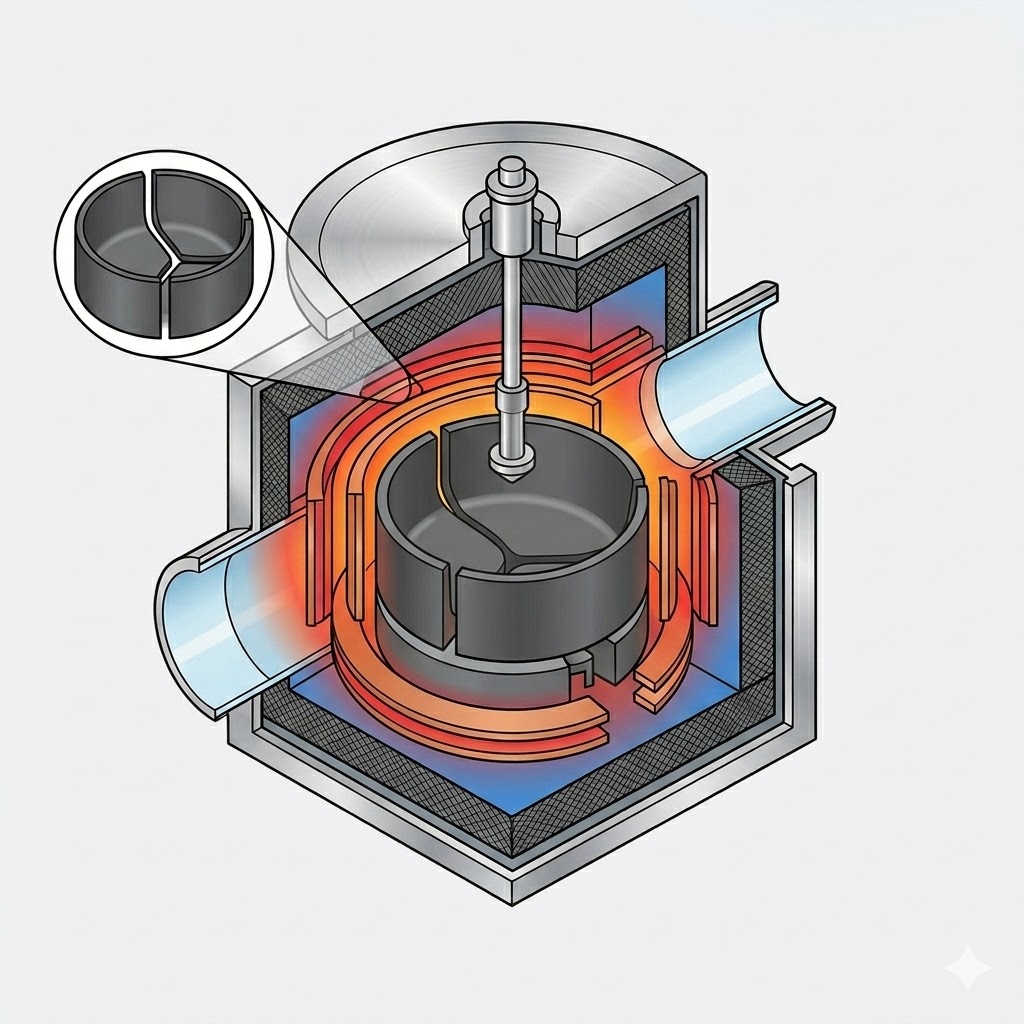

The scaling of CZ crystal growth furnaces involves far more than simply increasing furnace dimensions. Successful large-scale furnace design requires coordinated optimization of the following parameters:

· Diametrul camerei principale

· Înălțimea camerei auxiliare

· Dimensiunile deschiderii gâtului

· Dimensiunea creuzetului

· Distanța scutului termic

· Interfețe de alimentare

· Căi de vid și evacuare

Logica tipică de inginerie din spatele proiectării la scară largă a cuptorului este rezumată mai jos:

Capacitatea de încărcare inițială

This refers to the amount of raw material loaded into the crucible at one time and is directly determined by crucible size. Publicly available equipment specifications typically indicate capacities ranging from 700 kg to 1300 kg.

Capacitatea totală de încărcare per campanie de cuptor

This includes multiple recharge cycles or continuous feeding operations during a complete production run. As a result, the total material processed during a furnace campaign can be significantly higher than the initial charge.

De exemplu, comparațiile din industrie dezvăluite în documentele prospectului public indică faptul că:

· Un câmp termic de 32 inch poate procesa până la 3000 kg de material pe campanie de cuptor.

· Un câmp termic de 36 de inchi poate procesa până la 3500 kg de material pe campanie de cuptor.

Aceste valori reprezintă producția totală pe parcursul întregului ciclu de funcționare, mai degrabă decât capacitatea de încărcare unică a creuzetului.

2.2 Cuptoare de creștere a cristalelor SiC PVT

Scaling silicon carbide (SiC) PVT crystal growth furnaces is considerably more challenging than enlarging conventional silicon CZ systems.

Spre deosebire de procesul Czochralski, cristalele de SiC nu sunt crescute dintr-o fază topită. În schimb, transportul fizic al vaporilor (PVT) se bazează pe sublimarea pulberii sursei de SiC la temperaturi extrem de ridicate. Speciile de vapori generate sunt transportate de-a lungul unui gradient de temperatură axial și ulterior cristalizează pe un cristal de semințe de SiC relativ mai rece.

A study published by the Royal Society of Chemistry (RSC, 2026) on 150 mm SiC PVT crystal growth describes the thermal system as consisting of five primary components:

· Pâslă termoizolatoare

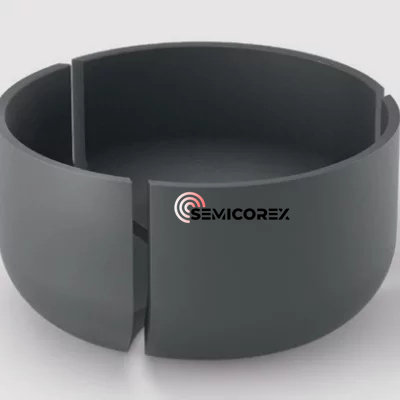

· Crezet de grafit

· Cristal de sămânță SiC

· Material sursă SiC

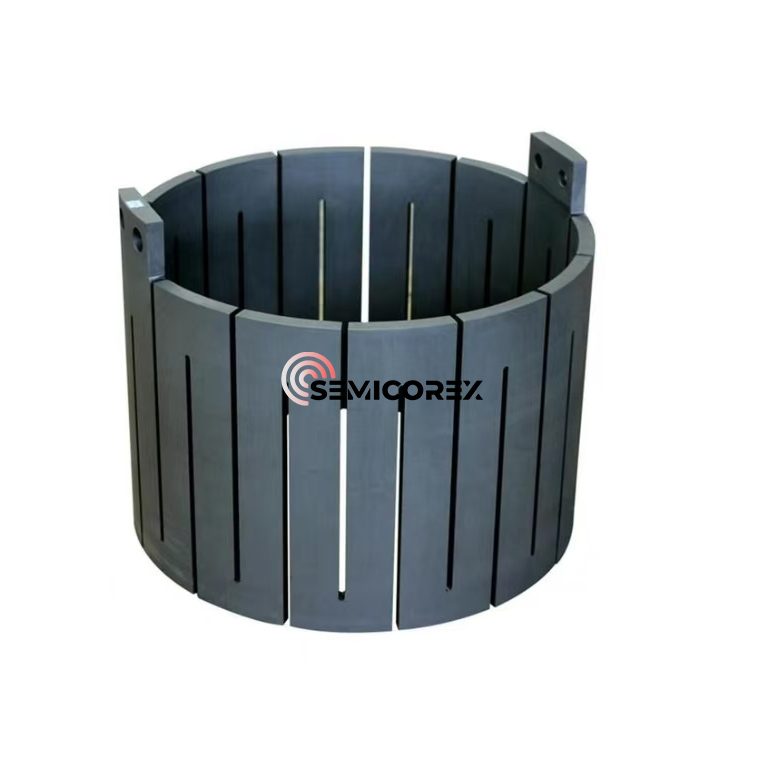

· Încălzitor cu rezistență

During crystal growth, the source powder sublimates under high temperature, producing vapor-phase species that migrate upward under the temperature gradient before depositing on the lower-temperature seed crystal to form a single crystal.

Consequently, increasing the size of a SiC PVT furnace is not simply a matter of achieving higher temperatures. Principalele provocări de inginerie includ:

o. Menținerea unui gradient de temperatură axial suficientpentru a conduce continuu procesul de sublimare-transport-cristalizare.

b. Minimizarea gradienților radiali de temperaturăpentru a reduce stresul termic, a preveni fisurarea cristalelor și a suprima transformarea politipului.

c. Păstrarea stabilității câmpului termicpe tot parcursul procesului de creștere, pe măsură ce pulberea sursă este consumată treptat.

d. Menținerea unei interfețe controlabile de creștere a cristalelorîn timpul tranziției la producția de napolitane SiC de 8 inchi și viitoare de 12 inchi.

Compared with silicon crystal growth, the thermal field in SiC PVT systems must provide significantly higher temperature stability and more precise thermal control, making thermal field design one of the most critical technologies for large-diameter SiC crystal production.

3. Cuplarea critică între proiectarea echipamentelor și performanța câmpului termic

Interacțiunea dintre configurația cuptorului, proiectarea câmpului termic, calitatea cristalului și costul de producție poate fi rezumată după cum urmează:

Evoluția continuă a echipamentelor de creștere a cristalelor demonstrează că câmpul termic nu mai este doar un ansamblu structural pasiv. În schimb, a devenit un sistem integrat de control al procesului care guvernează simultan transferul de căldură, dinamica fluidelor, transportul de masă, distribuția impurităților și calitatea cristalului.

Pe măsură ce diametrele plachetelor continuă să crească, iar materialele semiconductoare devin mai avansate, viitoarele sisteme de câmp termic se vor baza din ce în ce mai mult pe simulare digitală, optimizare multi-fizică, control inteligent al temperaturii și design personalizat al componentelor din carbon-grafit pentru a obține o productivitate mai mare, densități mai mici de defect și o eficiență îmbunătățită a producției.

Semicorex furnizează un portofoliu cuprinzător de înaltă performanțăgrafitşicuarţcomponente pentru sisteme avansate de câmp termic utilizate în aplicații de creștere a cristalelor de siliciu și SiC. Produsele noastre sunt concepute pentru a oferi o stabilitate termică superioară, o durată de viață extinsă și o consistență excepțională a procesului. Pentru soluții personalizate sau informații tehnice suplimentare, nu ezitați să contactați echipa noastră de ingineri.
