Tehnologia de gravare selectivă SiGe și Si

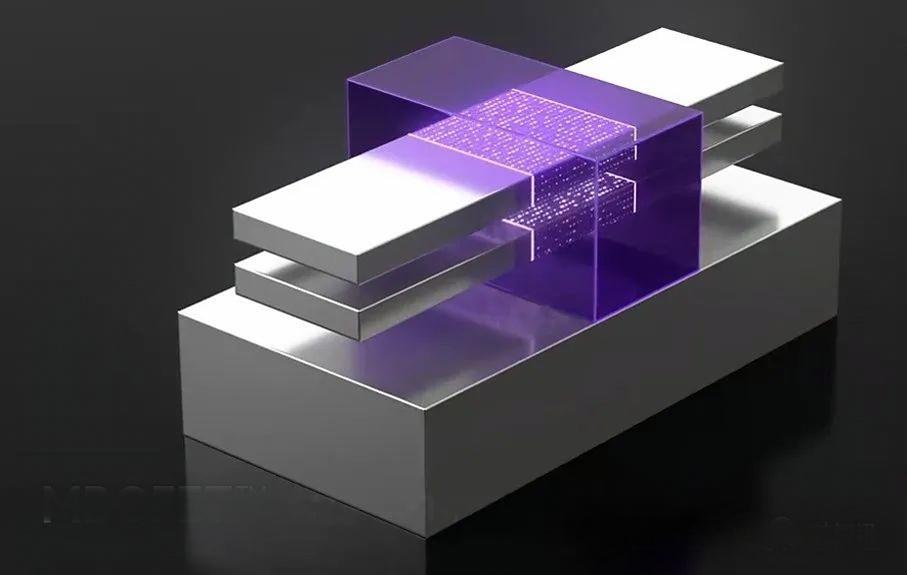

Gate-All-Around FET (GAAFET), ca arhitectură de tranzistor de ultimă generație gata să înlocuiască FinFET, a atras o atenție semnificativă pentru capacitatea sa de a oferi control electrostatic superior și performanță îmbunătățită la dimensiuni mai mici. Un pas critic în fabricarea GAAFET-urilor de tip n implică selectivitatea ridicatăgravarede stive de SiGe:Si înainte de depunerea distanțierilor interioare, generând nanofoi de siliciu și eliberând canale.

Acest articol aprofundează în selectivtehnologii de gravareimplicat în acest proces și introduce două metode noi de gravare - gravarea fără plasmă cu gaz oxidativ și gravarea stratului atomic (ALE) - care oferă noi soluții pentru obținerea de înaltă precizie și selectivitate în gravarea SiGe.

Straturi SiGe Superlattice în Structuri GAA

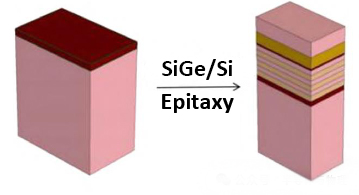

În proiectarea GAAFET-urilor, pentru a îmbunătăți performanța dispozitivului, există straturi alternative de Si și SiGecrescut epitaxial pe un substrat de siliciu, formând o structură multistrat cunoscută sub numele de superlatice. Aceste straturi SiGe nu numai că ajustează concentrația purtătorului, ci și îmbunătățesc mobilitatea electronilor prin introducerea de stres. Cu toate acestea, în etapele ulterioare ale procesului, aceste straturi SiGe trebuie îndepărtate cu precizie, păstrând în același timp straturile de siliciu, necesitând tehnologii de gravare extrem de selectivă.

Metode pentru gravarea selectivă a SiGe

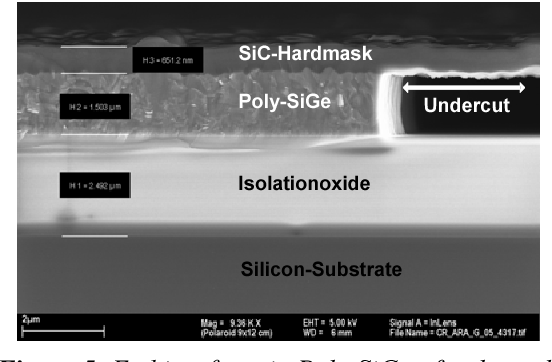

Gravare fără plasmă cu gaz oxidativ ridicat

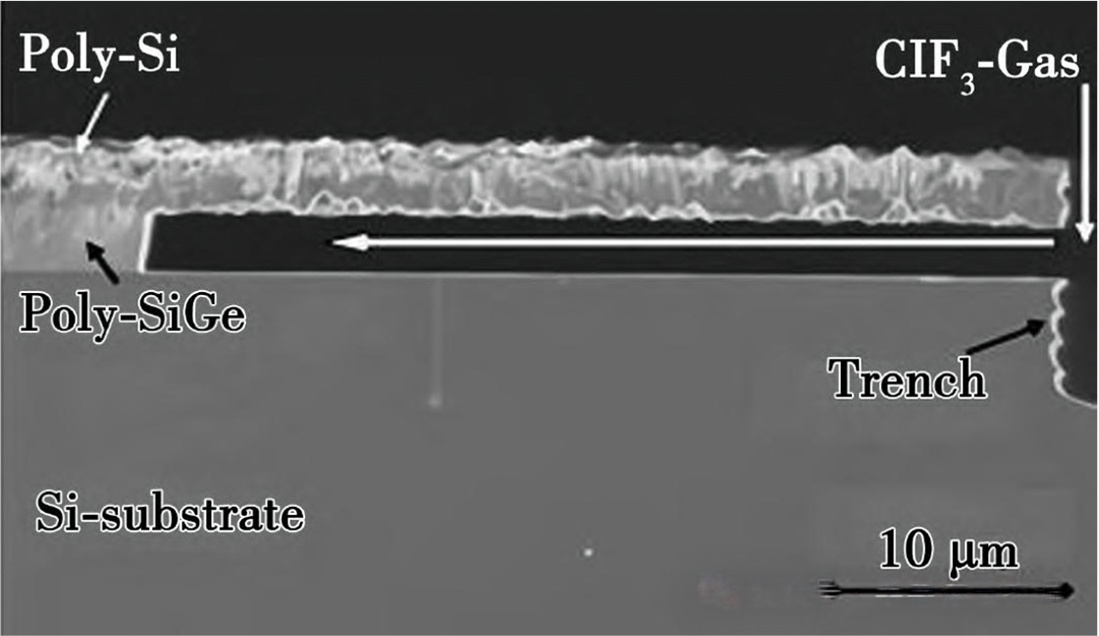

Selectarea gazului ClF3: Această metodă de gravare utilizează gaze puternic oxidative cu selectivitate extremă, cum ar fi ClF3, realizând un raport de selectivitate SiGe:Si de 1000-5000. Poate fi finalizat la temperatura camerei fără a provoca daune plasmatice.

Eficiență la temperatură scăzută: Temperatura optimă este de aproximativ 30°C, realizând gravarea cu selectivitate ridicată în condiții de temperatură scăzută, evitând creșteri suplimentare ale bugetului termic, ceea ce este crucial pentru menținerea performanței dispozitivului.

Mediu uscat: Întregulproces de gravarese desfășoară în condiții complet uscate, eliminând riscul de aderență a structurii.

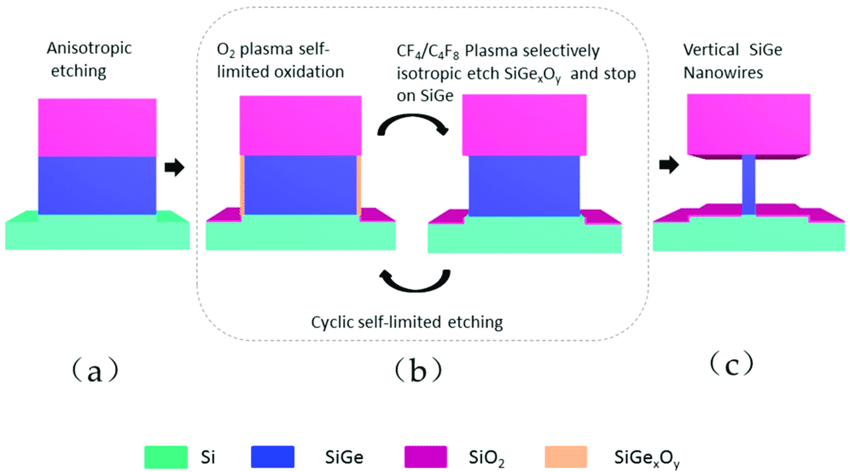

Gravarea stratului atomic (ALE)

Caracteristici de autolimitare: ALE este un ciclic în doi pașitehnologie de gravare, unde suprafața materialului de gravat este mai întâi modificată, iar apoi stratul modificat este îndepărtat fără a afecta părțile nemodificate. Fiecare pas este autolimitat, asigurând precizie până la nivelul de îndepărtare a câtorva straturi atomice la un moment dat.

Gravare ciclică: Cei doi pași menționați mai sus sunt ciclați în mod repetat până când este atinsă adâncimea de gravare dorită. Acest proces permite ALE să realizezegravare de precizie la nivel atomicîn cavităţi de dimensiuni mici de pe pereţii interiori.
