Ce sunt inelele în gravură

În fabricarea așchiilor, fotolitografia și gravarea sunt doi pași strâns legați. Fotolitografia precede gravarea, unde modelul circuitului este dezvoltat pe placă folosind fotorezist. Gravarea apoi îndepărtează straturile de film neacoperite de fotorezist, completând transferul modelului de la mască la napolitană și pregătindu-se pentru etapele ulterioare, cum ar fi implantarea ionică.

Gravarea implică îndepărtarea selectivă a materialului inutil folosind metode chimice sau fizice. După acoperire, acoperire cu rezistență, fotolitografie și dezvoltare, gravarea îndepărtează materialul de film subțire inutil expus pe suprafața plachetei, lăsând doar zonele dorite. Excesul de fotorezist este apoi îndepărtat. Repetarea acestor pași în mod repetat creează circuite integrate complexe. Deoarece gravarea implică îndepărtarea materialului, se numește „proces de scădere”.

Gravarea uscată, cunoscută și sub denumirea de gravare cu plasmă, este metoda dominantă în gravarea semiconductorilor. Gravodatoarele cu plasmă sunt clasificate în general în două categorii pe baza tehnologiilor lor de generare și control a plasmei: gravarea cu plasmă cuplată capacitiv (CCP) și gravarea cu plasmă cuplată inductiv (ICP). Gravodatoarele CCP sunt utilizate în principal pentru gravarea materialelor dielectrice, în timp ce gravatoarele ICP sunt utilizate în principal pentru gravarea siliciului și a metalelor și sunt cunoscute și sub denumirea de gravatoare conductoare. Gravatoarele dielectrice vizează materiale dielectrice, cum ar fi oxidul de siliciu, nitrura de siliciu și dioxidul de hafniu, în timp ce gravatoarele cu conductori vizează materiale de siliciu (siliciu monocristalin, siliciu policristalin și siliciu etc.) și materiale metalice (aluminiu, wolfram etc.).

În procesul de gravare, vom folosi în primul rând două tipuri de inele: inele de focalizare și inele de scut.

Inel de scut

Datorită efectului de margine al plasmei, densitatea este mai mare la centru și mai mică la margini. Inelul de focalizare, prin forma sa inelară și proprietățile materialului CVD SiC, generează un câmp electric specific. Acest câmp ghidează și limitează particulele încărcate (ioni și electroni) din plasmă la suprafața plachetei, în special la margine. Acest lucru crește efectiv densitatea plasmei la margine, apropiindu-o de cea din centru. Acest lucru îmbunătățește în mod semnificativ uniformitatea de gravare pe placa, reduce deteriorarea marginilor și crește randamentul.

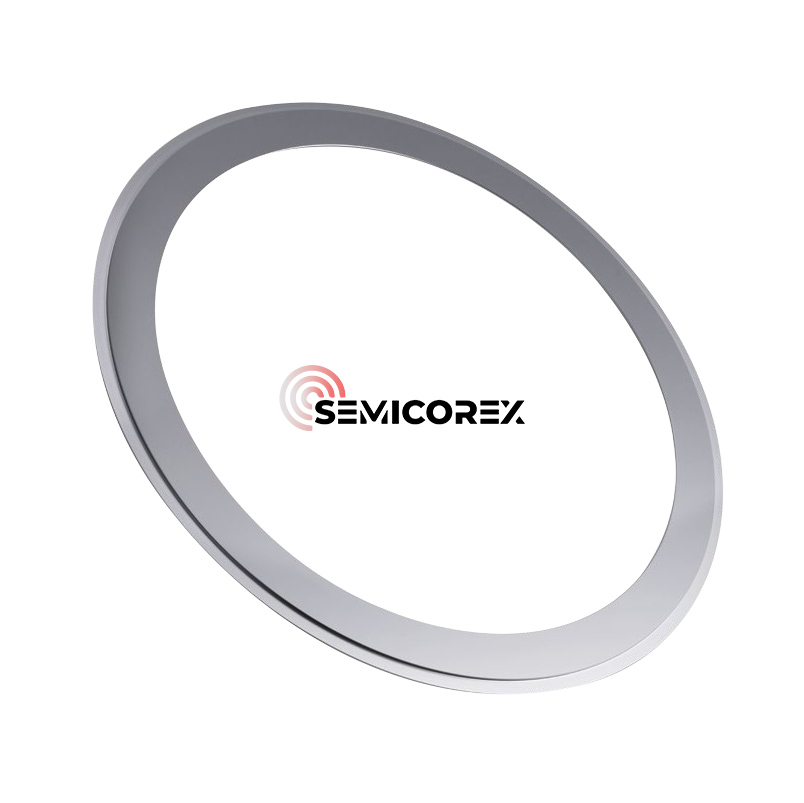

Inel de scut

Datorită efectului de margine al plasmei, densitatea este mai mare la centru și mai mică la margini. Inelul de focalizare, prin forma sa inelară și proprietățile materialului CVD SiC, generează un câmp electric specific. Acest câmp ghidează și limitează particulele încărcate (ioni și electroni) din plasmă la suprafața plachetei, în special la margine. Acest lucru crește efectiv densitatea plasmei la margine, apropiindu-o de cea din centru. Acest lucru îmbunătățește în mod semnificativ uniformitatea de gravare pe placa, reduce deteriorarea marginilor și crește randamentul.

Semicorex oferă calitate înaltăCVD SiCşiSiliciuGravarea inelelor în funcție de nevoile clienților. Dacă aveți întrebări sau aveți nevoie de detalii suplimentare, vă rugăm să nu ezitați să ne contactați.
