Ce este procesul de difuzie

Dopajul implică introducerea unei doze de impurități în materiale semiconductoare pentru a -și modifica proprietățile electrice. Difuzia și implantarea ionică sunt două metode de dopaj. Dopajarea timpurie a impurității a fost realizată în primul rând prin difuzia la temperaturi ridicate.

Difuzia depune atomi de impuritate pe suprafața unuiWAFER de substratdintr -o sursă de vapori sau oxid dopat. Concentrația de impuritate scade monoton de la suprafață la cea mai mare parte, iar distribuția impurității este determinată în principal de temperatura și timpul de difuzie. Implantarea ionică implică injectarea ionilor dopanți în semiconductor folosind un fascicul ionic. Concentrația de impuritate are o distribuție maximă în semiconductor, iar distribuția impurității este determinată de doza ionică și energia de implantare.

În timpul procesului de difuzie, placa este de obicei plasată într-un tub de cuptor cu temperatură ridicată controlat de temperatură strict, controlat la temperatură, și este introdus un amestec de gaz care conține dopantul dorit. Pentru procesele de difuzie SI, borul este cel mai des utilizat dopant de tip P, în timp ce fosforul este cel mai des utilizat dopant de tip N. (Pentru implantarea ionului sic, dopantul de tip p este de obicei bor sau aluminiu, iar dopantul de tip N este de obicei azot.)

Difuzia în semiconductori poate fi privită ca mișcarea atomică a atomilor dopanți în rețeaua substratului prin vacanțe vacante sau atomi interstițiali.

La temperaturi ridicate, atomii de zăpadă vibrează aproape de pozițiile lor de echilibru. Atomii de la siturile de zăbrele au o anumită probabilitate de a câștiga suficientă energie pentru a trece din pozițiile lor de echilibru, creând atomi interstițiali. Acest lucru creează un post vacant pe site -ul inițial. Când un atom de impuritate din apropiere ocupă un loc vacant, acesta se numește difuzie vacantă. Când un atom interstițial se deplasează de la un site la altul, se numește difuzie interstițială. Atomii cu raze atomice mai mici se confruntă, în general, cu difuzie interstițială. Un alt tip de difuzie apare atunci când atomii interstițiali depășesc atomii de la siturile de zăbrele din apropiere, împingând un atom de impuritate de înlocuire în locul interstițial. Acest atom repetă apoi acest proces, accelerând semnificativ rata de difuzie. Aceasta se numește difuzie push-umplutură.

Mecanismele primare de difuzie ale P și B în Si sunt difuzarea vacantă și difuzarea push-umplutură.

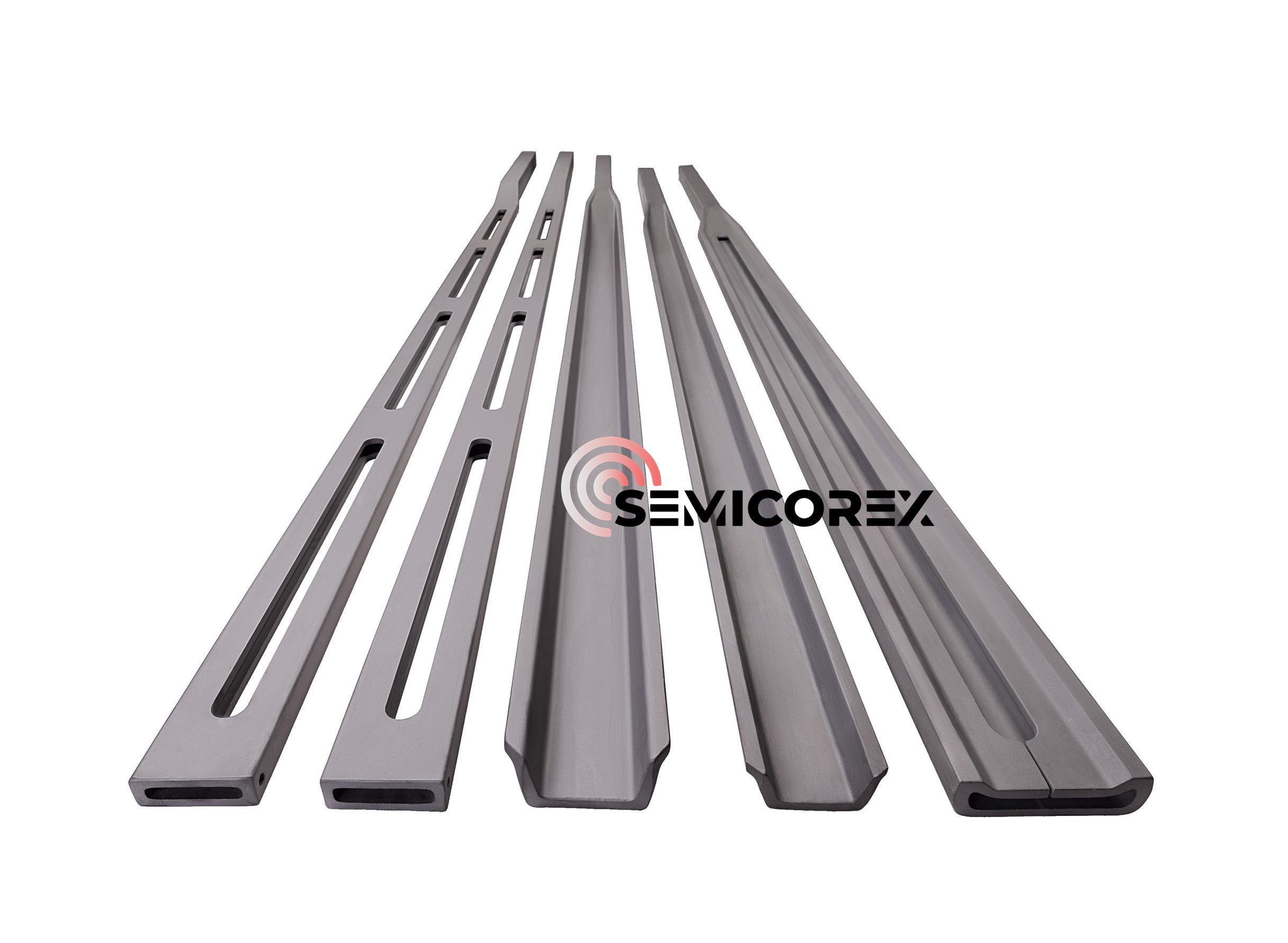

Semicorex oferă personalizat de înaltă puritateComponente SICîn procesul de difuzie. Dacă aveți întrebări sau aveți nevoie de detalii suplimentare, nu ezitați să luați legătura cu noi.
