De ce sunt acoperirile CVD SiC o necesitate pentru susceptorii de grafit MOCVD?

În fabricarea cipurilor LED, epitaxia MOCVD servește ca proces de bază care determină eficiența luminoasă. În timpul producției, susceptorii de grafit care poartă substraturi de safir sau siliciu funcționează sub cicluri termice repetate la temperaturi apropiate de 1.000°C în atmosfere corozive. În consecință, performanța susceptorilor de grafit influențează direct eficiența epitaxiei, uniformitatea epitaxiei și randamentul final al dispozitivelor finite. Depunerea unei acoperiri CVD SiC pe susceptori de grafit a devenit soluția curentă în industrie. Acest articol detaliază pe scurt rațiunea din spatele acestui design.

Ce se întâmplă când se utilizează susceptori de grafit neacoperiți?

Grafiteste materiale excelente pentru suport la temperaturi ridicate, dar are trei dezavantaje inerente care se agravează drastic în interiorul camerelor MOCVD:

1. Coroziune chimică la temperaturi ridicate

Procesele MOCVD introduc amoniac, hidrogen și precursori metalo-organici. Când grafitul intră în contact cu aceste gaze la aproape 1.000°C, se produc hidrocarburi și chiar cianura de hidrogen. Acest lucru determină coroziune continuă a suprafeței de grafit cu deviație dimensională treptată, iar produșii secundari de reacție contaminează stratul epitaxial.

2. Degazarea impurităților din structura poroasă

Deoarece grafitul are o structură inerent poroasă, impuritățile metalice reziduale, umiditatea adsorbită și oxigenul din producție sunt eliberate treptat în timpul ciclurilor repetate de încălzire. Fiecare eliberare declanșează fluctuații în concentrația de impurități de fundal a stratului epitaxial, ceea ce va crea puncte de defecte inexplicabile vizibile pe curbele de randament.

3. Pulbere și deformare sub ciclul termic

Susceptorii MOCVD sunt supuși mai multor cicluri de încălzire și răcire zilnic. Grafitul nu suferă o forță de lipire redusă între particulele de suprafață sub șoc termic repetat, ceea ce duce la deversarea pulberii. Particulele de carbon care cad pe plachetele epitaxiale duc la contaminare fatală cu particule.

Pe scurt, susceptorii de grafit neacoperiți acționează ca „bombe de impurități” imprevizibile care eliberează continuu contaminanți în interiorul camerelor MOCVD.

Ce avantaje oferă acoperirea CVD SiC?

Pe măsură ce procesele de fabricație a semiconductoarelor avansează la noduri la scară nanometrică și chiar la scară atomică, urme de contaminanți de suprafață, inclusiv particule poluante și impurități metalice ionice, vor degrada sau chiar vor face dispozitivele semiconductoare finale complet nefuncționale. Acest lucru impune cerințe de performanță mult mai stricte asupra susceptorilor de grafit utilizați în procesele epitaxiale. Bazându-se pe tehnologia avansată de depunere a vaporilor chimici, o acoperire SiC uniform densă depusă pe susceptori de grafit. Această acoperire acționează ca o armură ceramică de protecție robustă și oferă următoarele avantaje cheie:

1. Protecție fizică de încredere

Acoperirea SiC izolează complet baza de grafit de atmosferele de proces, împiedicând amoniacul și hidrogenul să intre în contact cu grafitul de bază și suprimând gravarea chimică. Între timp, impuritățile prinse în interiorul matricei de grafit sunt sigilate sub acoperire și nu pot pătrunde în cameră.

2. Curățenie ultra-înaltă

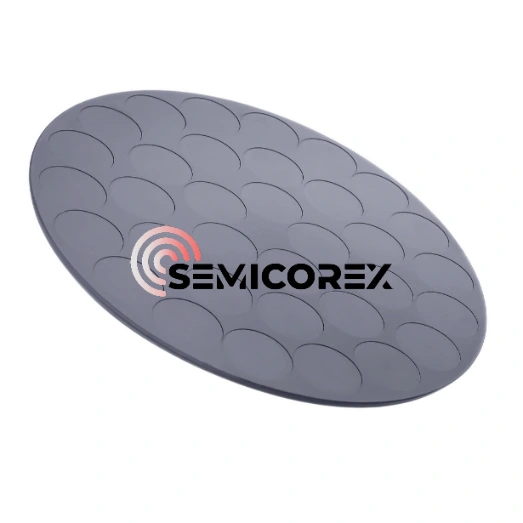

Acoperirile de puritate CVD SiC ating o puritate la nivel de ppb (grad 9N, peste 99,999995%), depășind cu mult majoritatea materialelor din grafit. Aceasta înseamnă că contaminarea plachetei de cătreSusceptor de grafit acoperit cu CVD SiCsuprafața este redusă la un nivel aproape neglijabil.

3. Rezistență superioară la șocuri termice

Susceptorii MOCVD tind să sufere daune din cauza fluctuațiilor rapide de temperatură. Prin ajustări de proces,CVD SiCacoperirile se pot lega ferm cu bazele de grafit și se pot adapta la coeficientul de dilatare termică al grafitului, reducând efectiv riscul de fisurare cauzat de schimbările extreme de temperatură.

4. Rezistență remarcabilă la oxidare

În mediile care conțin oxigen sub 1600°C, un film protector ultra-subțire de SiO₂ se dezvoltă în mod natural pe suprafața de acoperire a susceptorilor de grafit acoperiți cu CVD SiC. Această acoperire CVD SiC poate preveni oxidarea ulterioară pentru a eroda susceptorii interni de grafit, acționând ca o ultimă soluție chiar și în circumstanțe extreme, cum ar fi o admisie de aer neplanificată în timpul procesului.
