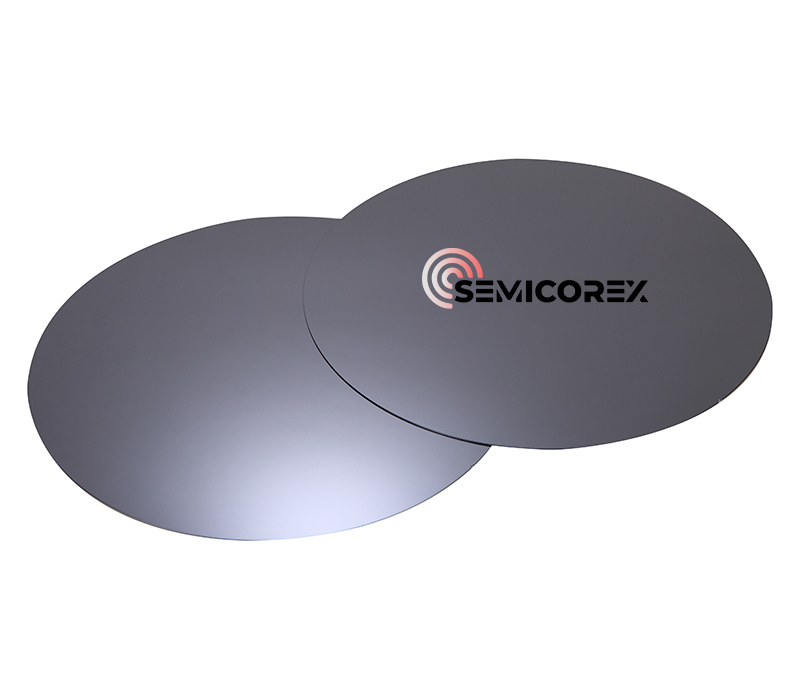

Ce este un Dummy Wafer?

De ce SuntDummy WafersCritic în producția de semiconductori?

În procesul de fabricație a semiconductorilor, napolitanele formează baza producției de cipuri. Printre acestea, un tip special de napolitană, denumită Dummy Wafer, joacă un rol esențial în asigurarea stabilității echipamentelor și controlul costurilor de producție. Spre deosebire de napolitanele de producție, Dummy Wafers nu fac parte din produsul final și nu sunt vândute direct. Cu toate acestea, semnificația lor în facilitarea proceselor de fabricație și protejarea producției nu poate fi exagerată. Acest articol explorează definiția, funcțiile, aplicațiile, considerațiile materiale și gestionarea Dummy Wafers.

Cum SuntDummy WafersFolosit în procesele semiconductoare?

Dummy Wafersau o gamă largă de aplicații în diferite etape ale producției de semiconductori. Mai jos sunt câteva cazuri cheie de utilizare:

Capacitatea echipamentului de umplere

Anumite echipamente, cum ar fi tuburile cuptorului și mașinile de gravat, necesită un anumit număr de napolitane pentru a funcționa eficient. De exemplu, în timpul procesării termice în atubul cuptorului, un flux stabil de gaz, un câmp de temperatură și un mediu de reacție chimică pot fi obținute numai cu o sarcină adecvată a plachetelor. Dacă sunt folosite prea puține napolitane de producție, poate apărea instabilitatea procesului, afectând calitatea produsului. Dummy Wafers acționează ca umpluturi, asigurând că echipamentul funcționează în condiții optime de încărcare.

Gândiți-vă la tubul cuptorului ca la un cuptor: numai atunci când sunt plasate suficiente pâine în interior, căldura se poate distribui uniform pentru cele mai bune rezultate de coacere. În mod similar, Dummy Wafers asigură că echipamentul funcționează cel mai bine.

Protejarea napolitanelor de producție

În timpul proceselor cu risc ridicat, cum ar fi implantarea ionică, gravarea sau depunerea de vapori chimici (CVD), există o probabilitate mai mare de instabilitate sau generare de particule în timpul calibrării echipamentului sau al rulărilor inițiale. Utilizarea napolitanelor de producție în astfel de scenarii ar putea duce la daune ireparabile. Dummy Wafers servesc ca măsură de protecție, intrând mai întâi în fluxul procesului pentru a minimiza riscul pentru producția de napolitane și pentru a păstra randamentul.

Asigurarea unei încărcări uniforme a procesului

Unele procese, cum ar fi depunerea fizică în vapori (PVD), necesită o distribuție uniformă a plachetelor în interiorul echipamentului. Plasarea neuniformă a plachetelor poate duce la rate sau grosimi de depunere inconsecvente, compromițând calitatea produsului. Prin adăugarea de Dummy Wafers, se menține un mediu de procesare echilibrat și stabil.

Reducerea timpului de oprire a echipamentelor

Oprirea și repornirea echipamentelor consumă timp și resurse în fabricarea semiconductoarelor. Perioadele de inactivitate prelungite pot, de asemenea, degrada performanța echipamentului. Rularea Dummy Wafers în timpul opririi menține echipamentul activ și îl pregătește pentru producția ulterioară.

Verificarea echipamentelor și calibrarea procesului

Dummy Waferssunt frecvent utilizate ca suporturi pentru verificarea echipamentelor și testarea procesului. De exemplu, după întreținere sau curățare, Dummy Wafers poate confirma dacă echipamentul funcționează corect. Orice problemă detectată poate fi rezolvată înainte de producțienapolitanesunt introduse, asigurându-se că nu se irosesc napolitane valoroase.

Care sunt materialele și caracteristicile de utilizare ale napolitanelor false?

Materialul și specificațiile Dummy Wafers sunt adaptate pentru a satisface cerințele diferitelor procese și echipamente. Mai jos sunt caracteristicile lor distinctive:

Material

Cele mai multe Dummy Wafers sunt fabricate din aceleași materiale de bază ca și napolitanele de producție, cum ar fisiliciu monocristalin sau policristalin, pentru a asigura performanțe similare în timpul procesării. Pentru procese specifice, cum ar fi tratamentele la temperaturi ridicate, pot fi selectate materiale mai durabile, chiar dacă sunt mai puțin costisitoare.

Tratarea suprafeței

Calitatea suprafeței Dummy Wafers nu trebuie să se potrivească cu precizia napolitanelor de producție. Acestea pot fi simple napolitane lustruite sau napolitane de tip test și sunt adesea reutilizate dacă nu sunt grav deteriorate.

Durată de viaţă

Durata de viață a plăcilor simulate este influențată de mediul procesului, cum ar fi expunerea la temperaturi ridicate sau condiții corozive. Mediile dure le pot scurta durata de utilizare.

Considerații de cost

Dummy Waferssunt semnificativ mai ieftine decât napolitanele de producție, oferind o soluție rentabilă pentru protejarea producției și menținerea stabilității echipamentului.

Cum se poateDummy WaferManagementul să fie optimizat?

Gestionarea eficientă a Dummy Wafers este crucială pentru îmbunătățirea eficienței producției și reducerea costurilor. Mai jos sunt câteva strategii pentru gestionarea și optimizarea Dummy Wafer:

Urmărirea utilizării

Prin înregistrarea numărului de utilizări, procesațifluxurile și condițiile de uzură ale Dummy Wafers, ciclurile lor de utilizare pot fi optimizate pentru a maximiza utilizarea resurselor.

Reducerea contaminarii

Utilizarea repetată a Dummy Wafers poate introduce contaminarea cu particule. Curățarea sau înlocuirea regulată este necesară pentru a menține un mediu curat al echipamentului.

Adaptarea proceselor

Diferite procese impun cerințe specifice pentru Dummy Wafers. De exemplu, calitatea suprafeței Dummy Wafers ar putea afecta depunerea filmului în timpul proceselor de film subțire. Selectarea Dummy Wafers adecvate pentru fiecare proces este esențială.

Managementul inventarului

În timp ce Dummy Wafers nu fac parte din produsul final, inventarul lor trebuie gestionat eficient pentru a echilibra nevoile de producție și controlul costurilor.

Eliminare și reciclare

Când Dummy Wafers ajung la sfârșitul ciclului de viață, acestea trebuie eliminate în conformitate cu reglementările de mediu. Materialele din siliciu pot fi reciclate sau napolitanele pot fi reutilizate pentru teste de calitate inferioară.

Care sunt cazurile practice de utilizare ale napolitanelor false?

Încărcarea tubului cuptorului

În procesele de oxidare,tuburi de cuptornecesită un număr precis de plachete pentru a menține o distribuție uniformă a temperaturii și pentru a obține o grosime constantă a stratului de oxid. Dummy Wafers îndeplinesc această cerință, protejând în același timp napolitanele de producție de potențiala instabilitate.

Calibrarea echipamentelor de gravare

După comutatoarele de proces sau întreținerea echipamentului, Dummy Wafers sunt folosite pentru a valida ratele de gravare și uniformitatea. Acest lucru asigură că plachetele de producție nu sunt expuse la probleme potențiale în timpul calibrării.

Concluzie

Dummy Waferssunt o parte indispensabilă a producției de semiconductori, având roluri care se extind cu mult dincolo de calibrarea echipamentelor și testarea proceselor. Asigurând utilizarea optimă a echipamentului, reducând costurile de producție și menținând stabilitatea procesului, Dummy Wafers contribuie semnificativ la fabricarea eficientă și durabilă a napolitanelor. Cu management și optimizare eficiente, acești eroi necunoscuti ai industriei semiconductoarelor ajută la minimizarea risipei și la maximizarea eficienței resurselor, conducând industria spre performanță și durabilitate mai ridicate.
