Mandrine ceramice pentru vid

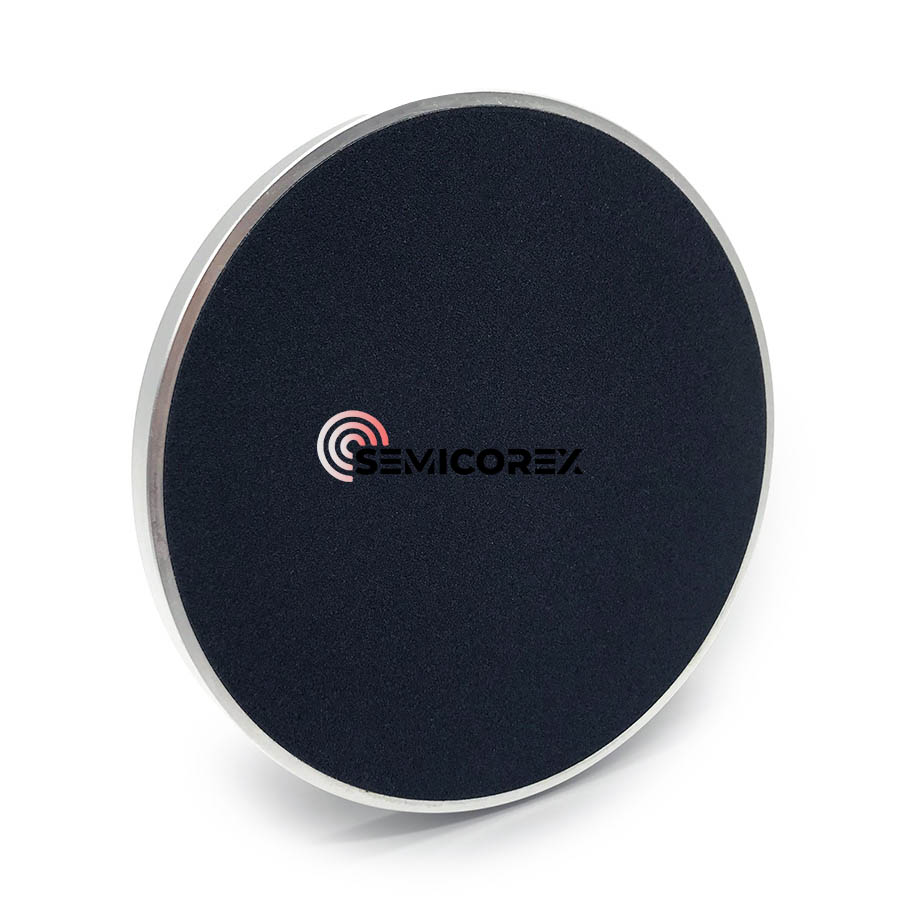

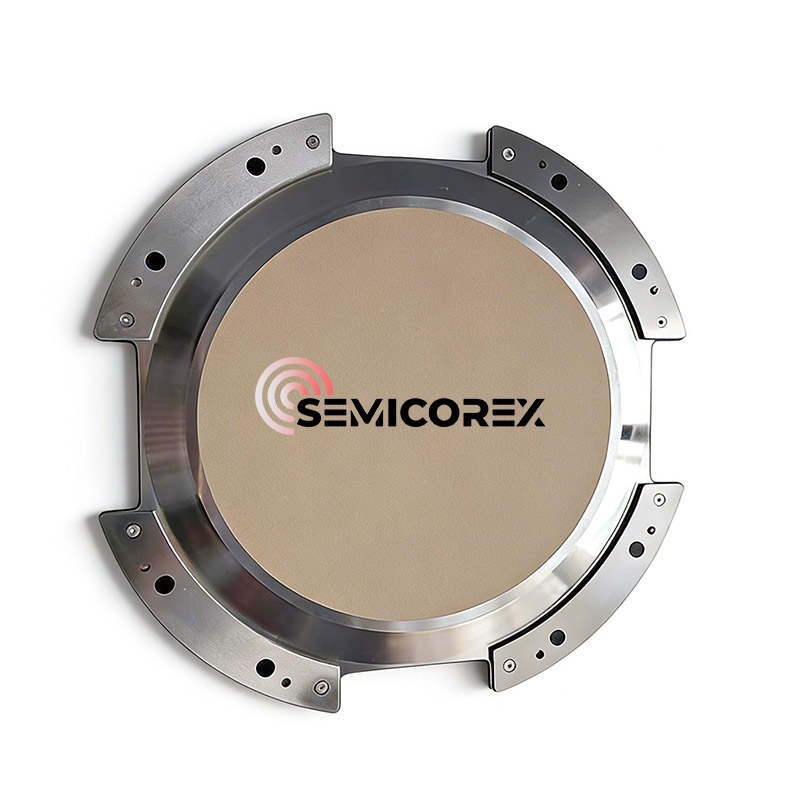

Mandrine ceramice pentru vidsunt unelte folosite pentru prinderea și transportul plachetelor semiconductoare în fabricarea plăcilor semiconductoare. Acestea prezintă planeitate și paralelism ridicate, structură densă și uniformă, rezistență ridicată, permeabilitate bună la aer, forță de adsorbție uniformă și ușurință de tăiat. Sunt potrivite pentru procese precum subțierea, tăierea, măcinarea, curățarea și prelucrarea în fabricarea de plachete semiconductoare, rezolvând eficient multe probleme, cum ar fi amprentele plachetelor, defalcarea electrostatică a cipurilor și contaminarea cu particule. În aplicațiile practice, ele ating o calitate extrem de ridicată a procesării pentru plăcile semiconductoare.

Rolul mandrinei de vid ceramice

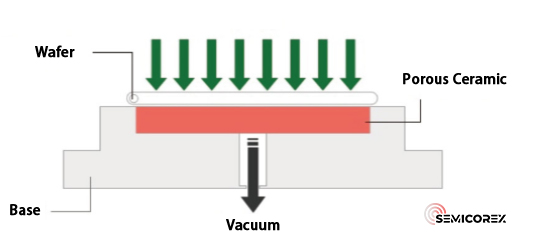

A mandrina de vid ceramicaeste un dispozitiv de prelucrare de ultra-precizie bazat pe principiul adsorbției în vid. Este realizat în principal din materiale ceramice avansate, cum ar fi alumina, nitrură de aluminiu sau carbură de siliciu. Prin canalele de vid prelucrate cu precizie sau structurile poroase de pe suprafața sa de adsorbție, se conectează la un sistem de vid extern pentru a forma un câmp uniform de presiune negativă.

În producția de ultimă generație, cum ar fi semiconductori și panouri de afișare, valoarea de bază a mandrinelor de vid ceramice constă în capacitatea lor de a elimina metodele tradiționale de prindere mecanică. Folosind doar forța de adsorbție distribuită uniform, ele pot ține ferm napolitanele ultra-subțiri și ultra-fragile sau substraturile de sticlă fără contact sau contaminare cu particule pe tot parcursul procesului. În același timp, datorită planeității suprafeței la scară nanometrică, rigidității extrem de ridicate și stabilității termochimice excelente, poate oferi o suprafață de referință de poziționare aproape perfectă pentru piesa de prelucrat în medii dure de proces, asigurând astfel acuratețea și randamentul proceselor critice, cum ar fi fotolitografia, inspecția și șlefuirea.

De ce ceramică

În scenariile de producție de vârf, mandrinele nu sunt doar „instrumente de adsorbție”, ci mai degrabă elemente de fixare esențiale care determină în mod direct stabilitatea procesului și randamentul produsului. Printre numeroasele materiale, materialele ceramice sunt alese pe scară largă, reflectând exact modul în care materialele ceramice avansate abordează în mod sistematic punctele dureroase ale industriei. Dintr-o perspectivă inginerească, aceasta poate fi rezumată la „patru cerințe înalte”:

(1) Planeitate ridicată și rigiditate ridicată

În procesele de fabricație a semiconductoarelor și a afișajelor, plăcile de siliciu și substraturile din sticlă manipulate și prelucrate sunt adesea extrem de subțiri, cu grosimi de până la zeci de micrometri. La astfel de scări, orice îndoire, vibrație sau stres local neuniform poate duce la ruperea plăcilor, deformarea sau chiar afecta direct precizia de aliniere a proceselor critice, cum ar fi fotolitografia.

Materialele ceramice avansate (cum ar fi alumina și carbura de siliciu) pot obține o planeitate sub-micrometrică sau chiar nanometrică prin sinterizare de precizie și procese de șlefuire și lustruire de înaltă precizie. Simultan, modulul lor de elasticitate ridicat confera mandrina cu o rigiditate structurala extrem de mare, asigurand aproape nicio deformare sub adsorbtie in vid, oferind astfel un plan de referinta absolut stabil pentru proces.

(2) Curățenie ridicată și inerție chimică

Atelierele de fabricare a semiconductorilor au cerințe de curățenie extrem de stricte. Accesoriile de proces nu trebuie doar să fie lipsite de contaminare cu particule, ci și să prevină eliberarea de ioni metalici și să reziste la expunerea repetată la diferite substanțe chimice de curățare.

Ceramica, ca materiale anorganice nemetalice, are o suprafață densă și netedă, făcându-le mai puțin predispuse la generarea de particule. În plus, sunt nemagnetice, nu conțin elemente metalice migrabile și prezintă o stabilitate chimică extrem de ridicată. Ele mențin performanța stabilă în medii cu acizi puternici, alcalii puternici și solvenți organici, făcându-le ideale pentru aplicarea pe termen lung în procesele de nivel înalt de cameră curată.

(3) Durabilitate ridicată și stabilitate pe termen lung

Pe liniile de producție automate care funcționează 24 de ore din 24, 7 zile din 7, mandrinele ceramice trebuie să reziste la mii de cicluri de adsorbție și eliberare și să se confrunte cu fluctuații de temperatură pe termen lung și chiar medii de proces cu temperaturi ridicate. Acest lucru impune cerințe extrem de mari asupra rezistenței la uzură a materialului, rezistenței la oboseală și stabilității termice.

În comparație cu metalele sau polimerii, ceramica are duritate și rezistență la uzură mai mare, iar comportamentul lor de dilatare termică este stabil, făcându-le mai puțin predispuse la fluaj sau degradarea performanței. Durata sa de viață este de obicei semnificativ mai lungă decât cea a mandrinelor tradiționale pentru materiale, cu frecvență mai mică de întreținere și înlocuire, ceea ce o face mai economică în ceea ce privește costul total al ciclului de viață.

(4) Design funcțional foarte integrat

În procesele cu semiconductori mai avansate, funcția mandrinelor ceramice nu se mai limitează la adsorbția în vid. De exemplu, în camerele cu vid utilizate pentru gravarea uscată și depunerea de film subțire (CVD/PVD), găurile tradiționale de adsorbție în vid pot perturba atmosfera și distribuția presiunii în interiorul camerei.

În acest moment, „mandrina electrostatică (ESC)” devine o soluție cheie. ESC-urile utilizează forța electrostatică generată de stratul dielectric ceramic sub un câmp electric aplicat pentru a adsorba plachetele. Acest lucru nu numai că evită interferența orificiilor de vid în mediul procesului, dar integrează și încălzitoare și canale de răcire în interiorul mandrinei, permițând controlul precis al temperaturii plachetei (de la temperaturi scăzute până la peste 500°C), o bază crucială pentru implementarea cu succes a proceselor avansate.

Scenariul de aplicare

Mandrinele ceramice sunt utilizate pe scară largă în domeniile de producție de vârf, cum ar fi semiconductori, panouri de afișare, fotovoltaice și optică de precizie.

În procesele cu semiconductori, ele servesc ca platforme cruciale pentru fotolitografie, gravare, lustruire și inspecție. În industria panourilor de afișare, acestea oferă suport și transport stabil pentru substraturi de sticlă ultra-subțiri, de dimensiuni mari. În producția de celule fotovoltaice, acestea asigură manipularea în siguranță a plachetelor subțiri și fragile de siliciu în timpul tăierii și testării.

Valoarea lor de bază constă în furnizarea unei soluții de fixare de precizie pentru piesele de prelucrat ultra-subțiri, ultra-plate și ultra-fricante, fără stres mecanic sau contaminare cu particule, formând piatra de temelie a asigurării randamentului ridicat și eficienței în producția modernă de precizie.
