Ce este sistemul de etanșare cu gaz uscat?

În aplicațiile industriale moderne, există multe mașini de fluide de mare putere și viteză mare (cum ar fi turbocompresoare și suflante), iar elementele lor de etanșare la secțiunile critice funcționează în condiții extreme de lucru caracterizate de viteză mare de rotație, presiune ridicată și temperatură intensă. Etanșările mecanice convenționale de tip contact nu mai sunt capabile să se adapteze acestor scenarii de aplicare solicitante. Prin urmare, sistemele de etanșare cu gaz uscat, cu performanța lor remarcabilă, au fost adoptate pe scară largă ca soluție premium de etanșare fără contact pentru aceste aplicații critice.

Sistemul de etanșare cu gaz uscat este sistemul de etanșare a arborelui fără contact care utilizează gaz ca mediu de operare. Prin prelucrarea canelurilor hidrodinamice pe fețele de etanșare, sistemele de etanșare cu gaz uscat valorifică efectul hidrodinamic generat în timpul rotației pentru a forma o peliculă stabilă de gaz între fețele de etanșare. Acest film stabil de gaz poate menține fețele de etanșare în starea fără contact, realizând astfel etanșarea eficientă a gazelor și lichidelor.

Componentele principale ale sistemelor de etanșare cu gaz uscat

1. Componente de etanșare: Inclusiv inele rotative, inele staționare, arcuri, inele O.

2. Sisteme de alimentare cu gaz

3. Sisteme de control: inclusiv echipamente precum senzori de presiune, debitmetre.

Avantajele sistemelor de etanșare cu gaz uscat

1. Funcționare fără contact, fără frecare sau uzură, durată lungă de viață a etanșării și costuri reduse de întreținere.

2. Scurgeri reduse, efect excelent de etanșare a filmului de gaz, cu scurgeri mult mai mici decât sigiliile tradiționale.

3. Fără contaminare cu ulei a mediului de proces și simplificarea complexității sistemului.

4. Adaptabil la viteză mare și presiune mare, nelimitat de valoarea PV.

Principalele tipuri și scenarii de aplicație

1. Marea gaz uscată cu o singură fațăl

Este potrivit pentru condițiile de operare cu presiune medie și joasă, ceea ce permite scurgeri mici de gaz de proces în atmosfera ambiantă, cum ar fi compresoarele care manipulează gaze nepericuloase, inclusiv aer, azot și dioxid de carbon.

2. Etanșare cu gaz uscat cu două fețe

Adoptând structura a două etanșări cu o singură față dispuse față în față, este potrivită pentru condițiile de funcționare în care nu este permisă scurgerea gazului de proces în atmosfera ambiantă. Prin introducerea gazelor de etanșare între cele două etanșări, etanșarea de barieră se formează folosind o presiune a gazului mai mare decât cea a mediului, ceea ce permite doar intrarea unei cantități mici de gaz de etanșare.

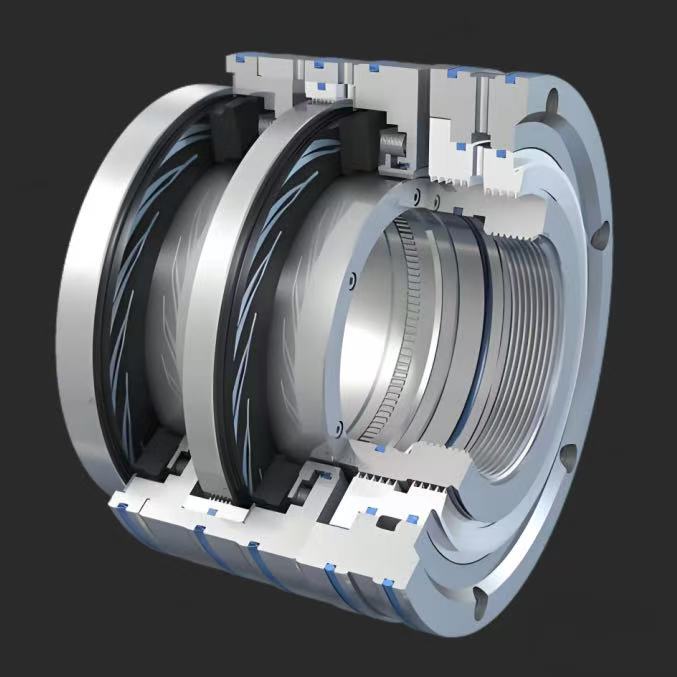

3. Etanșare tandem cu gaz uscat

Este compus din două sau mai multe garnituri cu o singură față conectate în serie, care sunt potrivite pentru aplicații care permit o ușoară scurgere de gaz de proces în atmosferă, cum ar fi compresoarele din industria chimică și de rafinare a petrolului. Garnitura principală preia cea mai mare parte a sarcinii de presiune, iar etanșarea de rezervă oferă o etanșare de siguranță în cazul defectării etanșării principale. În unele sisteme de etanșare cu gaz uscat în tandem, etanșările labirint sunt de asemenea încorporate. Această configurație este potrivită pentru aplicații în care nu este permisă scurgerea de gaz de proces în atmosferă și nu este permisă intrarea gazului de etanșare în mașină.
