O privire de ansamblu asupra substraturilor SOI

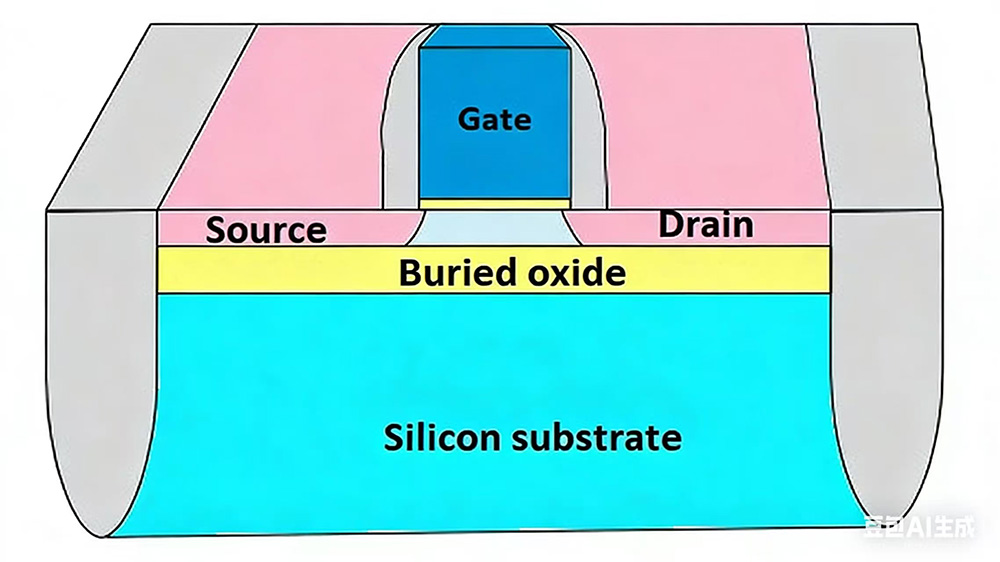

Substratul SOI (Silicon-On-Insulator) este o structură în care un strat izolator de oxid de siliciu (SiO2) este introdus între un strat superior de siliciu și unsubstrat de siliciu, iar circuitele integrate sunt fabricate pe stratul subțire de siliciu superior. Această tehnologie de utilizare a materialelor SOI pentru fabricarea circuitelor integrate se numește tehnologie SOI.

Cele trei tehnologii principale pentru fabricarea substratului SOI

1. Separarea prin oxigen implantat (SIMOX)

2. Bond and etch-back SOI (BESOI)

3. Tehnologia Smart-cut.

Avantajele substratului SOI

1. Curent de scurgere scăzut al substratului

Prezența unui strat izolator de SiO2 izolează eficient tranzistorul de substratul de siliciu subiacent. Această izolație reduce curentul nedorit de la stratul activ la substrat. Curentul de scurgere crește odată cu temperatura, îmbunătățind astfel semnificativ fiabilitatea cipului în medii cu temperatură ridicată.

2. Capacitate parazitară redusă

Datorită existenței capacității parazitare, întârzierile suplimentare apar inevitabil în transmisia semnalului. Utilizarea materialelor SOI pentru a reduce aceste capacități parazitare este o practică obișnuită în cipurile de mare viteză sau de putere redusă. Comparativ cu cipurile convenționale fabricate folosind procese CMOS, cipurile SOI pot atinge o viteză cu 15% mai mare și un consum de energie cu 20% mai mic.

3. Izolarea zgomotului

În aplicațiile cu semnal mixt, zgomotul electric generat de circuitele digitale poate interfera cu circuitele analogice sau de radiofrecvență (RF), ceea ce va duce la o scădere a performanței generale a sistemului. Stratul izolator SiO2 din structura SOI izolează stratul de siliciu activ de substrat, oferind astfel o izolare fonică inerentă. Aceasta înseamnă că zgomotul generat de circuitele digitale poate fi împiedicat în mod eficient să se propage prin substrat către circuitele analogice sensibile.

Domeniile de aplicare ale substratului SOI

1. Sectorul electronicelor de larg consum

Din moment cesubstraturi SOIpoate îmbunătăți semnificativ performanța dispozitivelor precum filtrele RF și amplificatoarele de putere și poate obține o transmisie mai rapidă a semnalului și un consum mai mic de energie. Ele sunt utilizate pe scară largă în fabricarea de cipuri pentru dispozitive inteligente, cum ar fi ceasurile inteligente și dispozitivele de monitorizare a sănătății, precum și modulele frontale RF ale telefoanelor mobile și tabletelor.

2. Electronica auto

Datorită performanței excelente de a rezista la condiții electromagnetice complexe, substraturile SOI sunt potrivite pentru fabricarea de cipuri de gestionare a puterii auto și aplicații în sistemele de conducere autonomă.

3. Sectoarele aerospațiale și de apărare

Substraturile SOI oferă o fiabilitate și rezistență remarcabile la interferența radiațiilor și sunt capabile să îndeplinească cerințele stricte ale echipamentelor de comunicații prin satelit și ale sistemelor electronice militare pentru precizie ridicată și fiabilitate ridicată.

4. Internetul lucrurilor (IoT)

Odată cu creșterea volumului de date IoT, cererea pentru operațiuni cu costuri reduse și de înaltă precizie crește. Beneficiind de consumul redus de energie și avantajele de înaltă performanță, substraturile SOI se aliniază perfect cu cerințele IoT și sunt adoptate pe scară largă în producția de cipuri de noduri senzoriale și cipuri de calcul edge.

5. Dispozitive medicale implantabile în domeniul electronicii medicale

Dispozitivele precum stimulatoarele cardiace și neurostimulatoarele au cerințe extrem de ridicate pentru consum redus de energie și biocompatibilitate. Consumul redus de energie și stabilitatea substraturilor SOI pot asigura funcționarea în siguranță pe termen lung a dispozitivelor implantabile minimizând în același timp impactul asupra corpului pacientului.
