Care este crestătura pe napolitane?

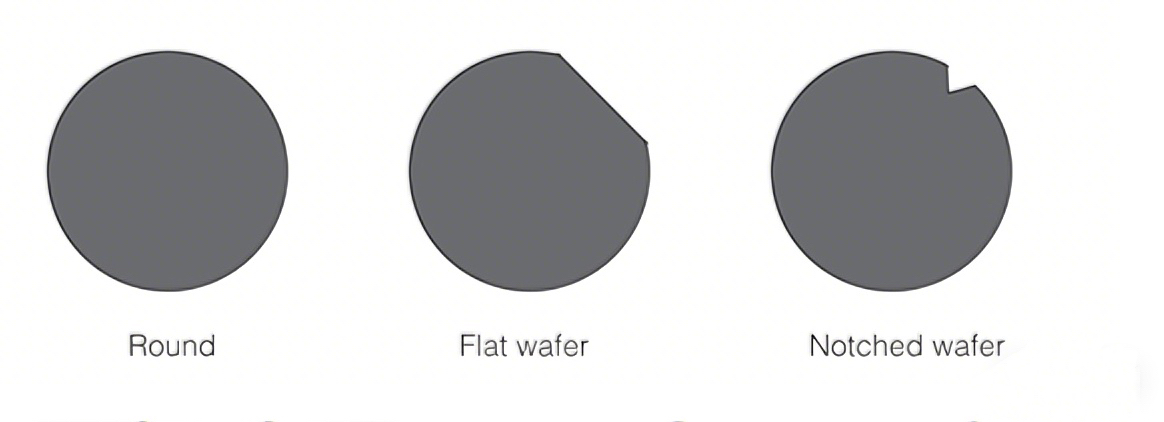

Crestătura pentru napolitană este o canelură în formă de V sau în formă de U pe marginea aplachetă cu semiconductor. Departe de a fi un defect apărut în timpul procesului de fabricație, este marcatorul structural critic care a fost proiectat intenționat, a cărui funcție de bază constă în a permite poziționarea și identificarea orientării precise a plachetei. Wafer flat a fost folosit ca marcaj de orientare în primele etape ale dezvoltării tehnologiei napolitanelor. Cu toate acestea, pe măsură ce dimensiunile plachetelor au crescut treptat, designul cu marginea plată a ocupat o zonă mai eficientă, fiind astfel înlocuit treptat de crestătura mai compactă.

Care este funcția crestăturii pentru napolitană?

Fabricarea cipurilor este un proces la scară nanometrică, în care orice abatere de direcție poate duce la defectarea circuitului. Servind ca marcaj de orientare, crestătura plachetei permite mașinilor de litografie și gravare să identifice rapid orientarea cristalului a plachetei, asigurând o aliniere precisă a fiecărei etape a procesului. Fiecare cip este poziționat pe plachetă conform unei crestături, similară cu meridianul principal. Acest design ingenios permite ca modelele de circuite să fie litografiate și așezate cu crestătura ca referință. În plus, brațele robotizate se bazează pe crestătura plachetei pentru a distinge partea din față/spate a plachetei și orientarea în linia de producție extrem de automatizată, ceea ce previne în mod semnificativ deteriorarea plăcilor sau erorile de proces cauzate de funcționarea greșită. În cazul în care crestătura devine contaminată sau deteriorată, întreaga placă poate fi respinsă ca neconformă.

Crestătura plachetelor joacă, de asemenea, un rol crucial în îmbunătățirea randamentului producției de cip. Deoarece marginile plachetelor sunt predispuse la defecte, cum ar fi liniile de alunecare și fisurile în timpul producției, poziționarea precisă prin crestături permite echipamentului să evite cu precizie aceste zone defecte, reducând astfel risipa. Liniile de producție moderne adoptă, de asemenea, tehnologii precum rotația suspensiei pneumatice pentru operațiunile de găsire a marginilor. Servind drept marker pentru detectarea fără contact, crestătura plachetei nu numai că evită contaminarea cauzată de contactul mecanic, dar îmbunătățește și eficiența și acuratețea identificării.

Semicorex oferănapolitane de înaltă calitate. Dacă aveți întrebări sau aveți nevoie de detalii suplimentare, vă rugăm să nu ezitați să ne contactați.
