Ce este tehnologia wafer-bonding?

Napolitanalipirea este o tehnologie importantă vitală în fabricarea semiconductorilor. Folosește metode fizice sau chimice pentru a lega două plachete netede și curate împreună pentru a realiza funcții specifice sau pentru a ajuta procesul de fabricație a semiconductorilor.   Este o tehnologie de promovare a dezvoltării tehnologiei semiconductoarelor spre înaltă performanță, miniaturizare și integrare și este utilizată pe scară largă în fabricarea de sisteme microelectromecanice (MEMS), sisteme nanoelectromecanice (NEMS), microelectronice și optoelectronice.

Tehnologiile de lipire a plachetelor sunt clasificate în lipire temporară și lipire permanentă.

Legătura temporarăeste un proces utilizat pentru a reduce riscurile în prelucrarea plachetelor ultra-subțiri prin lipirea acesteia de o suprafață purtătoare înainte de subțiere pentru a oferi suport mecanic (dar nu conexiune electrică). După ce suportul mecanic este finalizat, este necesar un proces de delipire prin utilizarea metodelor termice, laser și chimice.

Lipire permanentăeste un proces utilizat în integrarea 3D, MEMS, TSV și alte procese de ambalare a dispozitivelor pentru a forma o legătură de structură mecanică ireversibilă. Lipirea permanentă este împărțită în următoarele două categorii în funcție de existența unui strat intermediar:

1. Lipire directă fără un strat intermediar

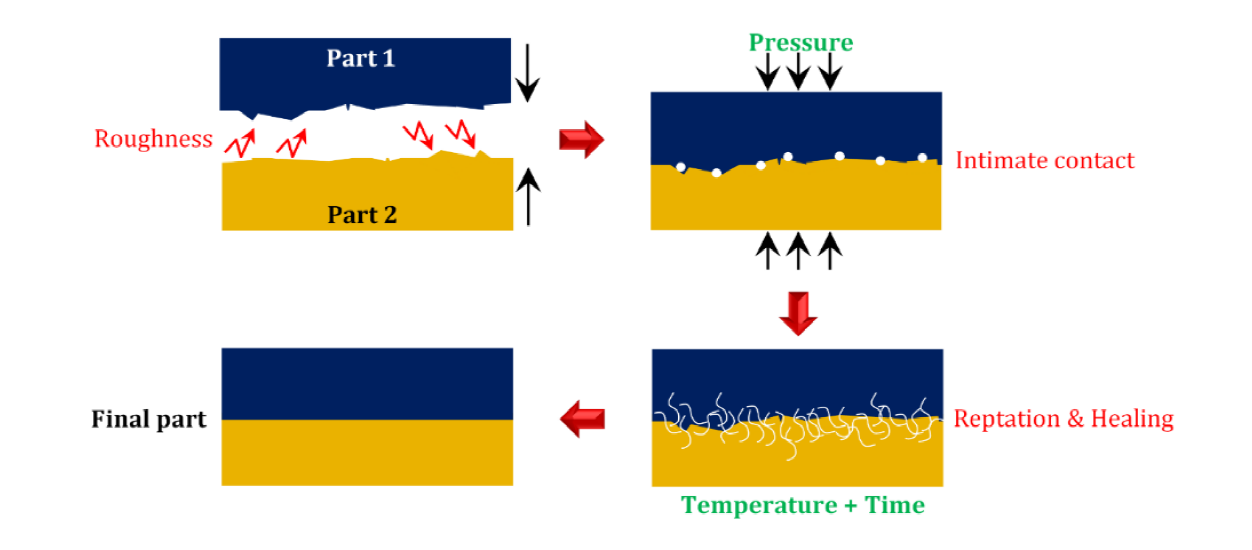

1)Legatura prin fuziuneeste utilizat în fabricarea de plachete SOI, MEMS, Si-Si sau SiO₂-SiO₂.

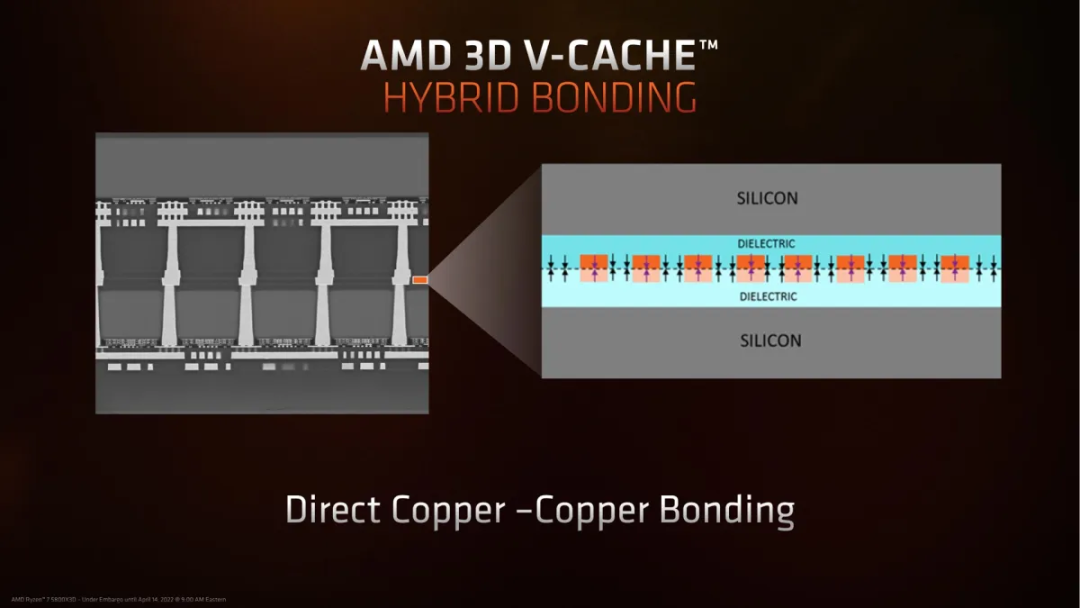

2)Legătura hibridăeste utilizat în procesele avansate de ambalare, cum ar fi TSV, HBM.

3)Legatura anodicaeste utilizat în panouri de afișare și MEMS.

2. Lipire directă cu un strat intermediar

1)Lipirea pastei de sticlaeste utilizat în panouri de afișare și MEMS.

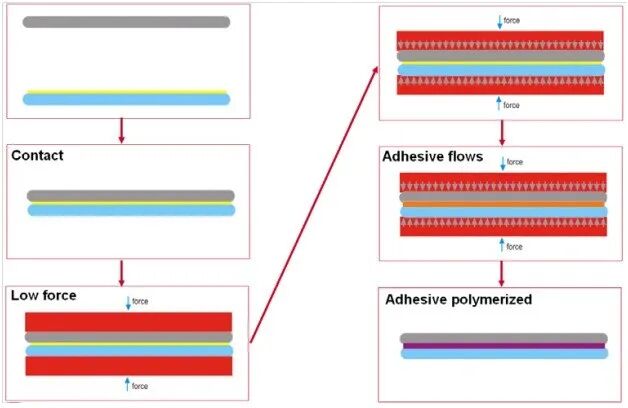

2)Lipirea adezivaeste utilizat în ambalarea la nivel de napolitană (MLP).

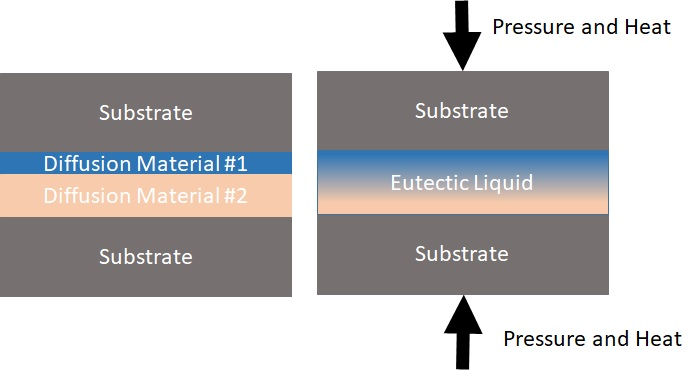

3)Legătura eutecticăeste utilizat în ambalajele MEMS și dispozitivele optoelectronice.

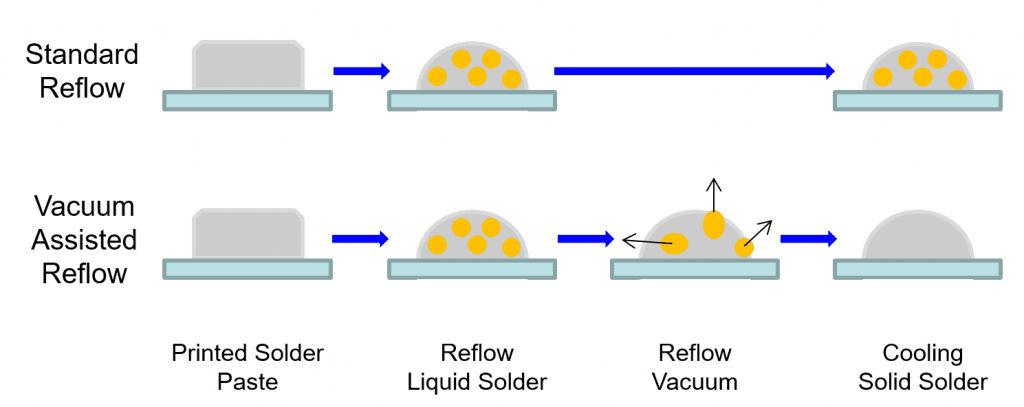

4)Lipirea prin lipire prin refloweste utilizat în lipirea WLP și micro-bump.

5)Lipire prin compresie termică a metaleloreste utilizat în stivuirea HBM, COWOS, FO-WLP.
